Was ist CNC-Drehen und wie funktioniert es für Anfänger?

Das CNC-Drehen ist ein vielseitiger Herstellungsprozess, bei dem ein Werkstück gegen ein stationäres Schneidwerkzeug rotiert . Mithilfe computergestützter numerischer Steuerungstechnologie steuern Sie eine Spezialdrehmaschine und führen Schneidwerkzeuge entlang automatisierter Werkzeugpfade, um Rohmaterial in exakte zylindrische Formen wie Wellen, Stangen und Schrauben zu schneiden.

Dieser praktische Leitfaden führt Sie in grundlegende Maschinenkomponenten, tägliche Betriebsabläufe und wichtige Fertigungsanwendungen ein. Sie erfahren, wie eine CNC-Maschine Rohmaterial in einer rotierenden Spindel hält, während stationäre Bohrer Metall- oder Kunststoffmaterial mit hoher Genauigkeit zuschneiden. Die Beherrschung dieser grundlegenden Drehprinzipien hilft Ihnen, moderne automatisierte Werkstattwerkzeuge zu verstehen.

Key Takeaways

• Beim CNC-Drehen wird ein Werkstück gegen ein stationäres Werkzeug gedreht, um präzise zylindrische Teile zu formen.

• Beim Drehen entstehen runde Teile wie Wellen, beim Fräsen werden flache Flächen und komplexe Taschen geformt.

• Präzise Werkstückhaltewerkzeuge und stabile Reitstöcke sorgen für die Ausrichtung der Teile und verhindern ein Verbiegen während des Schnitts.

• Computerprogramme steuern präzise Werkzeugwege, Spindelgeschwindigkeiten und dynamische Sicherheitsfunktionen automatisch.

Grundlagen des CNC-Drehens

Beim CNC-Drehen wird Material vom Lagerbestand abgezogen. Ein numerisches Computersteuerungsprogramm steuert jede automatisierte Werkzeugbewegung. Ein stabiles Schneidwerkzeug schneidet Material von einem sich drehenden Teil ab. Die Spindel der CNC-Drehmaschine greift das Material während der Drehung fest. Die Werkzeugbewegung erfolgt entlang zweier Hauptbewegungspfade. Für axiale Merkmale bewegt sich das Werkzeug entlang der Z-Achse parallel zur Spindelmittellinie. Zur Durchmesserkontrolle bewegt sich das Werkzeug radial entlang der X-Achse. Zu den Spannmöglichkeiten gehören ein Dreibackenfutter, ein unabhängiges Vierbackenfutter oder ein Spannzangenfutter. Bei langen, schlanken Teilen können Sie einen Reitstock oder eine Lünette hinzufügen, um Durchbiegung und Verjüngung während der Schneidvorgänge zu verhindern.

Konzept rotierender Werkstücke

Als Kernprinzip des Drehens dient Die Spindel dreht das Rohmaterial gegen einen festen Fräser. Durch diese Rotation wird die exakte Geschwindigkeitsbedingung für die Bearbeitung geschaffen. Sie berechnen die Spindelgeschwindigkeit mit einer bestimmten mathematischen Formel: das rotierende Werkstückkonzept . U/min = (Schnittgeschwindigkeit × 1000) / (π × Werkstückdurchmesser) . Die Formel erfordert die Schnittgeschwindigkeit in Metern pro Minute und den Werkstückdurchmesser in Millimetern. Hartmetallwerkzeuge für Aluminium 6061 erfordern eine Schnittgeschwindigkeit zwischen 200 und 400 m/min. Weichstahl 1018 mit Hartmetall erfordert eine Schnittgeschwindigkeit zwischen 120 und 250 m/min. Wenn Sie stattdessen Werkzeuge aus Schnellarbeitsstahl verwenden, müssen Sie die Hartmetallgeschwindigkeit um 50–70 % reduzieren. Spindeldrehzahl, Vorschubgeschwindigkeit und Schnitttiefe bestimmen zusammen die Oberflächenqualität. Eine konstante Oberflächengeschwindigkeit sorgt für eine optimale Schnittgeschwindigkeit, wenn sich der Werkstückdurchmesser während des Drehvorgangs ändert.

CNC-Drehen vs. CNC-Fräsen

Wenn Sie die Unterschiede zwischen den CNC-Bearbeitungsmethoden verstehen, können Sie den richtigen Herstellungsansatz für Ihre Teile auswählen. Beim Drehen dreht sich das Werkstück um seine Spindelachse, während ein Einschneidewerkzeug darüber schneidet. Beim Fräsen bewegt sich ein rotierender Fräser entlang mehrerer Achsen, während das Werkstück eingespannt bleibt. Zu den Vorteilen des CNC-Drehens gehört die präzise Konzentrizität runder Merkmale. Auf einer Drehmaschine stellen Sie achsensymmetrische Geometrien wie Wellen, Bolzen und Buchsen her . Mittlerweile entstehen beim Fräsen flache Flächen, Klammern und komplexe 3D-Formen . Sie optimieren die Produktion, indem Sie für bestimmte Teiledesigns zwischen Drehbearbeitung oder Drehbearbeitung wählen.

Bei beiden Formen der CNC-Bearbeitung wird bei entsprechenden Betriebsbedingungen, Materialien und Einstellungen eine Toleranz von ±0,0002 Zoll erreicht. Allerdings variieren die Oberflächengüten je nach Material und Methode bei jedem CNC-Drehprozess. Beim CNC-Fräsen auf Aluminium wird eine Oberflächengüte von 3,2 µm Ra erreicht. Beim Standard-CNC-Drehen auf Aluminium wird eine glatte Oberflächengüte von 0,8 µm Ra erzielt . Ein kombinierter CNC-Fräs- und Drehprozess auf Edelstahl ergibt 1,6 µm Ra. Beim erweiterten CNC-Drehen mit Polieren auf Stahl wird ein Ra von 0,4 erreicht µm Ra. Durch diesen zuverlässigen automatisierten Prozess erzielen Sie eine hohe Genauigkeit, hervorragende Rundheit und eine hervorragende Wiederholgenauigkeit.

Komponenten einer CNC-Drehmaschine

Spindelstock und Spindelfutter

Der Spindelstock sitzt an der Vorderseite einer Standard-CNC-Drehmaschine. Es beherbergt den Primärantriebsmotor und die Spindelbaugruppe. Sie verlassen sich darauf, dass der Spindelstock die Drehbewegung Ihres Werkstücks antreibt. Die Spindel treibt ein Werkstückhaltegerät wie ein Spannfutter oder eine Spannzange an, um das Rohmaterial fest zu spannen. Eine Zugstange sichert das Spannfutter auf der Spindel, indem interne Federn gespannt werden. Dieser Mechanismus verhindert, dass sich die Werkstückhalteeinheit beim Hochgeschwindigkeits-CNC-Drehen löst.

Die Wahl des richtigen Werkstückhaltesystems wirkt sich direkt auf Ihre Drehpräzision aus. Hydraulische Kraftspannfutter bieten eine Spannkraft von 20–60 kN für allgemeine Werkstattanwendungen.

Die Spindelnasenkonstruktionen folgen Standardstilen wie A2-5, A2-6 oder A2-8 . Durch die Wahl einer größeren Spindelnase können Sie größere, steifere Spannfutter auf Metalldrehmaschinen montieren.

Werkzeugrevolver und Reitstock

Der Werkzeugrevolver fungiert als primäre Bedienstation einer modernen CNC-Drehmaschine. Sie laden Schneidwerkzeuge in indexierbare Positionen über den Revolverkörper. Ein Standardrevolver verfügt über eine Anordnung mit 12 Stationen , während größere Konfigurationen eine Kapazität von 16 Werkzeugen bieten . Das CNC-System dreht den erforderlichen Werkzeugeinsatz automatisch in die richtige Position für präzise Drehzyklen. Mit angetriebenen Werkzeugen auf einem modernen CNC-Drehzentrum können Sie Fräsen, Bohren und Gewindeschneiden durchführen, ohne das Teil zu einer anderen Dreheinheit in Ihrer CNC-Werkstatt bewegen zu müssen.

Der Reitstock wird gegenüber dem Spindelstock entlang des starren Drehmaschinenbetts montiert. Mit diesem Bauteil stützen Sie lange oder schlanke Werkstücke bei Dreharbeiten gegen hohe Schnittkräfte ab.

• Die Reitstockpinole enthält einen Morsekegel zur Montage von beweglichen Körnerspitzen oder Hilfsbohrfuttern.

• Durch hydraulische Kraft wird die Pinole ausgefahren, um sie an der Endfläche Ihres Werkstücks festzuklemmen.

• Diese Unterstützung reduziert die Durchbiegung der Welle und minimiert das Rattern bei automatisierten Vorgängen auf industriellen CNC-Drehmaschinen.

Reitstockkörper verhindern jedoch das Plandrehen , da das physische Gehäuse den Zugang zum Werkzeug nach vorne blockiert.

Arbeitsablauf für den Betrieb einer Drehmaschine

Programmvorbereitung und Einrichtung

Sie beginnen mit dem Drehbearbeitungs-Workflow in einer digitalen computergestützten Konstruktionssoftware . Zunächst importieren Sie Teilekonstruktionen mithilfe von Standarddateiformaten wie STEP oder DXF in Software. Als Nächstes definieren Sie Ihren Materialdurchmesser, wählen Schneidwerkzeuge sowie Vorschübe und Geschwindigkeiten aus. Sie generieren Werkzeugwege zum Schruppen, Schlichten und Gewindeschneiden innerhalb des Programmauftragsbaums. Sie führen eine virtuelle Simulation durch, um auf Kollisionen oder Furchen zu prüfen, bevor Sie NC-Code über einen Maschinen-Postprozessor erstellen. Sie überprüfen die G-Code-Struktur, bevor Sie Dateien direkt an Ihre Ausrüstung senden. Abschließend übertragen Sie das Programm über eine DNC-Netzwerkschnittstelle auf Ihre Drehmaschinensteuerung.

Die Vorbereitung der physischen Ausrüstung Ihrer Drehmaschine erfordert systematische Einrichtungsschritte, bevor mit automatisierten Schnitten begonnen werden kann.

1. Richten Sie die Drehmaschine auf einer ebenen Fläche aus, um eine hohe Schnittgenauigkeit zu gewährleisten.

2. Befestigen Sie Ihr Rohmaterial sicher im Spannfutter oder Spannzangenfutter.

3. Laden Sie Werkzeugbits für Dreh- oder Planbearbeitungsarbeiten in die vorgesehenen Revolverpositionen.

4. Stellen Sie die Anfangswerte für Spindelgeschwindigkeit und Vorschubgeschwindigkeit basierend auf den Materialeigenschaften des Werkstücks ein.

5. Überprüfen Sie die Sicherheitstüren des vollständigen Gehäuses und setzen Sie eine ANSI Z87.1-Schutzbrille auf.

6. Tragen Sie Schneidflüssigkeit oder Kühlmittel auf, um Reibung und Wärmestau zu reduzieren.

7. Führen Sie Ihr Programm mit einer langsamen Vorschubgeschwindigkeit aus, um die anfänglichen Werkzeugwege sicher zu überprüfen.

Ausführungs- und Sicherheitskontrollen

Für einen sicheren Betrieb sind bei jedem CNC-Drehvorgang strenge Sicherheitspraktiken am Arbeitsplatz erforderlich. Sie müssen die verriegelten Gehäusetüren überprüfen, bevor Sie mit der Bewegung der Spindel beginnen. Sicherheitsschalter müssen das Öffnen der Tür während der Drehung verhindern, um die Sicherheitskonformität gemäß den Standards OSHA 29 CFR 1910.212 und ANSI B11.22 aufrechtzuerhalten . Sie müssen transparente Sichtscheiben auf Kratzer prüfen und beschädigte Fenster umgehend austauschen. Beim Entfernen der Späne vom Drehbett tragen Sie schnittfeste Handschuhe, aber niemals Handschuhe in der Nähe von Drehspindeln. Die tägliche Wartung durch den Bediener umfasst die Überprüfung des Flüssigkeitsstands, die Prüfung auf Hydrauliklecks und die Bestätigung der Spannkraft des Spannfutters. Sie führen regelmäßige geometrische Kalibrierungen mithilfe von Messuhren durch, um den Spindelrundlauf und die Achsenausrichtung genau zu messen.

Während der automatisierten Drehausführung überwachen dynamische Sensoren die Schnittparameter ständig. Adaptive Steuerungssysteme in einer modernen CNC-Drehmaschine analysieren Echtzeit-Feedback von Werkzeuglastsensoren . Wenn die Schnittkräfte ansteigen oder Rattern auftreten, passt das System die Vorschubgeschwindigkeiten automatisch an, um eine Überlastung des Werkzeugs zu verhindern. Auch die Spindelgeschwindigkeiten passen sich dynamisch an, um Materialhärteänderungen und Wärmeausdehnungen auszugleichen. Sie verwalten die Schnitttiefe indirekt über die Anpassung der Vorschubgeschwindigkeit und sorgen so für die Beibehaltung der Zieloberflächenqualität in jedem Bearbeitungszyklus der automatisierten Drehmaschine. Der ordnungsgemäße Betrieb einer Drehmaschine schützt Ihre Schneidwerkzeuge und gewährleistet eine gleichbleibende Teilegenauigkeit während des gesamten CNC-Drehprozesses.

Grundlegende CNC-Drehvorgänge

Plandrehen und Geradedrehen

Sie verlassen sich auf das Plan- und Geraddrehen als grundlegende Drehoperationen in der Metallverarbeitung. Beim Geradedrehen wird ein Einpunkt-Schneidwerkzeug parallel zur Achse des rotierenden Teils geführt. Durch diesen Vorschubvorgang werden dünne Schichten vom Außendurchmesser abgeschabt, um einen glatten Zylinder zu erzeugen. Grobe Schnitte tragen das Material schnell ab , während Fertigschnitte präzise Durchmesser und glatte Oberflächen erzielen. Sie führen diese Kernbearbeitungen des CNC-Drehens durch, um zuverlässige zylindrische Komponenten herzustellen.

Beim Plandrehen wird die genaue Endlänge Ihres Werkstücks senkrecht zur Rotationsachse festgelegt. Das Werkzeug bewegt sich radial über die Stirnfläche und trägt dabei eine dünne Materialschicht ab. Durch diesen Vorgang entsteht eine ebene Fläche, die als genaue Referenz für zukünftige Einrichtungsschritte dient . Sie können die Planlagestabilität verbessern, indem Sie einen Eintrittswinkel von 75° mit einer quadratischen Wendeschneidplatte wählen, um die Durchbiegung des Schneidwerkzeugs zu reduzieren.

Gewindeschneiden und Nuten

Durch selektiven Materialabtrag entstehen bei der Drehbearbeitung spezielle Innen- und Außenmerkmale. Durch das Nuten werden schmale Aussparungen oder Kanäle in äußere oder innere zylindrische Oberflächen geschnitten. Sie programmieren einen G75- Festzyklus in Ihre Steuerung, um automatisierte Einstechdurchgänge effizient auszuführen. Beim Gewindeschneiden werden spiralförmige Nuten entlang Ihres Werkstücks geschnitten, um präzise Außenschrauben oder Innengewindelöcher zu formen. Sie verwenden einen G76- oder G92- Festzyklus, um die Spindeldrehung genau mit der Vorschubbewegung der Z-Achse zu synchronisieren.

Sie können andere spezielle Methoden beim einfachen CNC-Drehen anwenden. Beim konischen Drehen werden die Außendurchmesser entlang der Teilelänge geändert, um konische Merkmale zu erzeugen. Beim sphärischen Generieren werden mithilfe spezieller CNC-Drehmaschinen-Werkzeugwege glatte, abgerundete Formen hergestellt. Beim Hartdrehen werden zähe Werkstoffe mit einer Bewertung über 45 auf der Rockwell-Skala direkt bearbeitet. Durch die Kombination dieser Maschinendrehvorgänge haben Sie die vollständige Kontrolle über den gesamten Drehprozess. Dieser strukturierte Prozess erzeugt bei jedem einzelnen Fertigungsdurchlauf konsistente Teile.

Anwendungen und gängige Materialien

Bearbeitbare Metall- und Kunststoffmaterialien

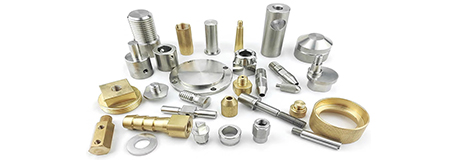

Sie wählen Rohstoffe basierend auf mechanischer Festigkeit, Teilegewicht und zugrunde liegender Materialbearbeitbarkeit aus. Aluminium bietet Hochgeschwindigkeitsschnitte zwischen 122 und 305 MPM und ist somit ideal für Teile mit hohem Volumen. Messing schneidet sauber bei 90–210 MPM, während sich Automatenstähle bei 35–69 MPM gut bearbeiten lassen. Edelstahl erfordert langsamere Schnittgeschwindigkeiten zwischen 23 und 40 MPM, um übermäßige Hitzeentwicklung und Werkzeugverschleiß zu vermeiden. Erfahrene Maschinenwerkstätten verlassen sich auf CNC-Drehdienste, um diese Metallteile schnell in präzise zylindrische Formen zu bringen.

Auf modernen Metalldrehmaschinen Kunststoffe können sich bei Standard-CNC-Bearbeitungszyklen bearbeiten Ingenieure auch technische Hochleistungskunststoffe wie PEEK, PTFE und UHMW . bis zu 20-mal stärker ausdehnen als Metallmaterialien. Daher verwenden Maschinenbediener scharfe Hartmetallwerkzeuge, positive Geometrien und geeignete Kühlmittel, um lokale Überhitzungen zu reduzieren. Der Einsatz spezieller CNC-Drehdienste hilft Ihnen, thermische Verformung und Spannungsrisse an Werkstücken aus weichem Kunststoff während Hochgeschwindigkeitsproduktionsläufen zu kontrollieren.

Wichtige industrielle Anwendungen

Viele große Industriezweige nutzen Präzisionskomponenten, die durch automatisierte Drehvorgänge hergestellt werden. Der weltweite Automobilsektor machte im Jahr 2024 genau 33,50 % des Marktes für Präzisionsdrehprodukte aus. Maschinisten fertigen Getriebewellen, Bremstrommeln und Motorstifte für Elektrofahrzeuge mit fortschrittlichen CNC-Drehtechniken. Im Jahr 2022 betrug die Abhängigkeit der US-amerikanischen Hersteller von inländischen Zulieferern in der Luft- und Raumfahrtindustrie 83 % und in der Automobilindustrie 76 %. Sie können kundenspezifische Wellenprototypen bestellen, indem Sie sich an zuverlässige CNC-Drehdienste wenden.

Die Herstellung medizinischer Geräte ist in hohem Maße auf Drehteile für orthopädische Implantate, Gelenkschäfte und Knochenschrauben angewiesen. Tatsächlich erreichte die US-Medizinversorgungsdurchdringung für die inländische Präzisionskomponentenproduktion im Jahr 2022 69 %. Professionelle CNC-Drehdienste liefern Mikrotoleranzen bei biokompatiblen Titanschäften und chirurgischen Verbindungsstücken. Darüber hinaus fertigen Hochgeschwindigkeits-CNC-Bearbeitungsprozesse schnell Festplattenwellen und Ventilschäfte für Elektronik- und Energiegeräte. Vertragsbetriebe bieten spezialisierte CNC-Drehdienstleistungen an, um strenge Qualitätsstandards für jedes Produktionslos zu erfüllen.

Das CNC-Drehen spielt in der modernen Fertigung eine grundlegende Rolle. Sie schneiden Material von einem rotierenden Werkstück ab, um zylindrische Bauteile herzustellen. Die Beherrschung der Drehmaschinenmechanik und praktischer Arbeitsschritte bereitet Sie auf fortgeschrittene Zerspanungsthemen vor. Dieses Wissen erleichtert Ihnen den Einstieg in die mehrachsige CNC-Bearbeitung.

Das Verständnis dieser Konzepte hilft Ihnen, kommerzielle CNC-Drehdienstleistungen effizient zu bewerten. Fachbetriebe sind für Präzisionsdrehaufgaben auf automatisierte Anlagen angewiesen. Üben Sie nun das Erstellen von Modellen in CAD/CAM-Software. Sie können grundlegende Einstellungen an einer manuellen Drehmaschine erlernen. Die Bedienung einer physischen Drehmaschine schafft echtes Selbstvertrauen beim Schneiden unter Spannung. Die Zusammenarbeit mit zertifizierten CNC-Drehdienstleistern gewährleistet hohe Qualität bei komplexen Designs. Direktes praktisches Üben mit grundlegenden CNC-Bearbeitungswerkzeugen fördert das Wachstum.

FAQ

Was ist der Hauptunterschied zwischen CNC-Drehen und CNC-Fräsen?

Beim CNC-Drehen rotiert Ihr Werkstück gegen ein stationäres Schneidwerkzeug. Beim CNC-Fräsen bewegt sich ein rotierender Fräser über ein feststehendes Werkstück. Mit der Drehbearbeitung bearbeiten Sie runde, zylindrische Elemente. Sie entscheiden sich für das Fräsen, um flache Flächen, Taschen und komplexe 3D-Formen zu erstellen.

Welche Sicherheitsstandards gelten für den Betrieb von CNC-Drehmaschinen?

Sie müssen während des Betriebs die Sicherheitsstandards OSHA 29 CFR 1910.212 und ANSI B11.22 befolgen. Überprüfen Sie stets, ob die Sicherheitstüren verriegelt sind, bevor Sie mit der Spindeldrehung beginnen. Tragen Sie während der Schneidzyklen eine ANSI Z87.1-Schutzbrille. Ziehen Sie beim Entfernen von Spänen schnittfeste Handschuhe an, tragen Sie jedoch niemals Handschuhe in der Nähe von Spinnspindeln.

Wie berechnet man die Spindeldrehzahl beim CNC-Drehen?

Sie berechnen die Spindeldrehzahl mit der Formel: U/min = (Schnittgeschwindigkeit × 1000) / (π × Werkstückdurchmesser). Geben Sie Ihre Schnittgeschwindigkeit in Metern pro Minute und Ihren Werkstückdurchmesser in Millimetern ein. Diese Berechnung ermittelt die richtige Geschwindigkeit für Ihre Kombination aus Schneidwerkzeug und Material.

Welche Bearbeitungstoleranzen können beim CNC-Drehen erreicht werden?

Mit der richtigen Maschineneinrichtung und stabilen Werkstattbedingungen können Sie enge Bearbeitungstoleranzen bis zu ±0,0002 Zoll erreichen. Beim Standarddrehen auf Aluminium wird eine Oberflächengüte von 0,8 µm Ra erzielt. Beim fortgeschrittenen Drehen mit sekundärem Polieren auf Stahl wird eine noch glattere Oberflächengüte von 0,4 µm Ra erzielt.
