Wie funktioniert das Spritzgießen von Medizinprodukten?

1. Einführung

Das Spritzgießen medizinischer Geräte beginnt, bevor das Harz in die Maschine gelangt.

Der Prozess beginnt beim Produktdesign. Ingenieure müssen Wandstärke, Toleranzen, Materialverhalten, Sterilisation, Montage und das erwartete Produktionsvolumen berücksichtigen.

Diese frühen Entscheidungen wirken sich auf das Formendesign und die Prozessstabilität aus. Sie beeinflussen auch Prüfmethoden, Zykluszeit, Werkzeugkosten und zukünftige Validierungsarbeiten.

Späte Designänderungen können zu ernsthaften Problemen führen. Möglicherweise sind Formmodifikationen, neue Muster, wiederholte Tests oder zusätzliche Qualifizierungsarbeiten erforderlich.

Aus diesem Grund sollte der medizinische Spritzguss als ein zusammenhängendes Produktionssystem betrachtet werden. Es verknüpft Produktdesign, Werkzeuge, Materialien, Ausrüstung, Qualitätskontrolle und Dokumentation.

Der komplette Produktionsworkflow für medizinisches Spritzgießen umfasst:

• Produkt- und Spezifikationsüberprüfung

• Design für Herstellbarkeit

• Materialauswahl

• Formenbau und Herstellung

• Einrichtung einer medizinischen Spritzgießmaschine

• Formen und Kühlen

• Inspektion und Weiterverarbeitung

• Prozessvalidierung

• Kontrollierte Produktionsfreigabe

Yeeshine-Tech präsentiert öffentlich integrierte Fähigkeiten in den Bereichen Konstruktionsdesign, CNC-Prototyping, Formenbau und Kunststoffspritzguss. Auf seiner Website wird auch das medizinische Spritzgießen als einer seiner Fertigungsanwendungen genannt. Käufer sollten vor Produktionsbeginn die projektspezifischen Qualitäts-, Validierungs-, Material- und Sauberkeitsanforderungen bestätigen.

In diesem Leitfaden wird erläutert, wie medizinisches Spritzgießen von der Entwurfsprüfung bis zur stabilen Produktion funktioniert.

Hinweis: Beim Spritzgießen medizinischer Geräte handelt es sich um einen End-to-End-Arbeitsablauf und nicht nur um einen Maschinenzyklus.

2. Wie funktioniert der Spritzgussprozess für medizinische Geräte?

Der Spritzgussprozess für medizinische Geräte erfolgt in mehreren kontrollierten Phasen.

Jede Phase beeinflusst die Qualität, Konsistenz und Rückverfolgbarkeit des fertigen Bauteils.

2.1 Schritt 1: Überprüfen Sie das Design des Medizinprodukts

Das Projekt beginnt mit dem CAD-Modell und den Produktspezifikationen.

Ingenieure überprüfen die beabsichtigte Funktion des Teils. Sie identifizieren außerdem kritische Abmessungen, Dichtungsbereiche, Montagemerkmale und kosmetische Oberflächen.

Die Überprüfung sollte Folgendes bestätigen:

• Bestimmungsgemäßer Gerätegebrauch

• Bedingungen für den Patientenkontakt

• Zielen Sie auf regulatorische Märkte

• Mechanische Belastung

• Chemische Belastung

• Sterilisationsmethode

• Erwartetes Produktionsvolumen

• Erforderliche Produktlebensdauer

An ein Diagnosegehäuse werden andere Anforderungen gestellt als an einen flüssigkeitskontaktierenden Steckverbinder. Eine implantatbezogene Komponente erfordert eine noch genauere Material- und Prozessprüfung.

Das Team sollte auch qualitätskritische Merkmale definieren.

Dazu können gehören:

• Dichtungsmaße

• Snap-Fit-Geometrie

• Optische Oberflächen

• Flüssigkeitskanäle

• Threaded-Funktionen

• Elektrische Schnittstellen

• Montagefreiräume

Kritische Merkmale unterliegen oft einer strengeren Prozessüberwachung und häufigeren Inspektionen.

2.2 Schritt 2: Vollständiger Entwurf für die Herstellbarkeitsanalyse

Design for Manufacturability (DFM) identifiziert Formenrisiken, bevor mit der Werkzeugherstellung begonnen wird.

Rezension der Ingenieure:

• Wandstärke

• Übergänge von dick nach dünn

• Formschrägen

• Rippen und Bosse

• Unterkuppelt

• Scharfe Ecken

• Trennlinien

• Gate-Standorte

• Auswerferstandorte

• Maßtoleranzen

Gleichmäßige Wände unterstützen eine gleichmäßigere Befüllung und Kühlung. Plötzliche Dickenänderungen können zu Einfallstellen, Hohlräumen oder inneren Spannungen führen.

Formschrägen helfen dem Teil, die Form zu verlassen. Schlechter Luftzug kann zu Kratzern, Verformungen oder Schwierigkeiten beim Auswerfen führen.

Rippen können die Festigkeit verbessern, ohne dass sehr dicke Abschnitte entstehen. Übergroße Rippen können jedoch zu sichtbaren Einfallstellen führen.

Hinterschneidungen erfordern möglicherweise Schieber, Heber, zusammenklappbare Kerne oder Designänderungen. Diese Funktionen können die Werkzeugkosten und den Wartungsbedarf erhöhen.

Yeeshine-Tech verwendet die DFM-Analyse, um Anschnittposition, Trennlinien, Auswurf, Schrumpfung und andere Formanforderungen vor der Herstellung zu überprüfen.

Tipp: Schließen Sie DFM ab, bevor Sie die Produktionswerkzeuge genehmigen, nicht nach dem ersten Formversuch.

2.3 Schritt 3: Wählen Sie das genehmigte Material aus

Die Materialauswahl beginnt mit der endgültigen Anwendung.

Für einige Komponenten sind dokumentierte Harze in medizinischer Qualität erforderlich. Andere verwenden möglicherweise zugelassene technische Kunststoffe, die durch projektspezifische Tests, Rückverfolgbarkeit und Qualitätskontrollen unterstützt werden.

Das ausgewählte Material muss die mechanischen, chemischen, biologischen und fertigungstechnischen Anforderungen des Geräts erfüllen.

Zu den gängigen Bewertungsfaktoren gehören:

• Stärke

• Flexibilität

• Transparenz

• Chemische Beständigkeit

• Hitzebeständigkeit

• Sterilisationskompatibilität

• Biokompatibilität

• Feuchtigkeitsempfindlichkeit

• Dimensionsstabilität

• Lieferantendokumentation

Zu den gängigen Materialien gehören Polypropylen, Polyethylen, Polycarbonat, Polystyrol, PEEK, ABS und thermoplastische Elastomere.

Der Name des Polymers allein reicht jedoch nicht aus. Für jede spezifische Sorte können unterschiedliche Zusatzstoffe, Testdaten, Verarbeitungsanforderungen und Lieferantenkontrollen gelten.

Der Hersteller sollte Folgendes bestätigen:

• Zugelassene Harzqualität

• Zugelassener Harzlieferant

• Materialchargennummer

• Zertifikatsdokumentation

• Trocknungsanforderungen

• Einschränkungen beim Nachmahlen

• Anforderungen an die Änderungsmitteilung

Das Material sollte nicht nur nach dem Preis ausgewählt werden.

Ein kostengünstiges Harz kann später zu Problemen bei der Formgebung, der Sterilisation, dem Aussehen, der Mechanik oder der Compliance führen.

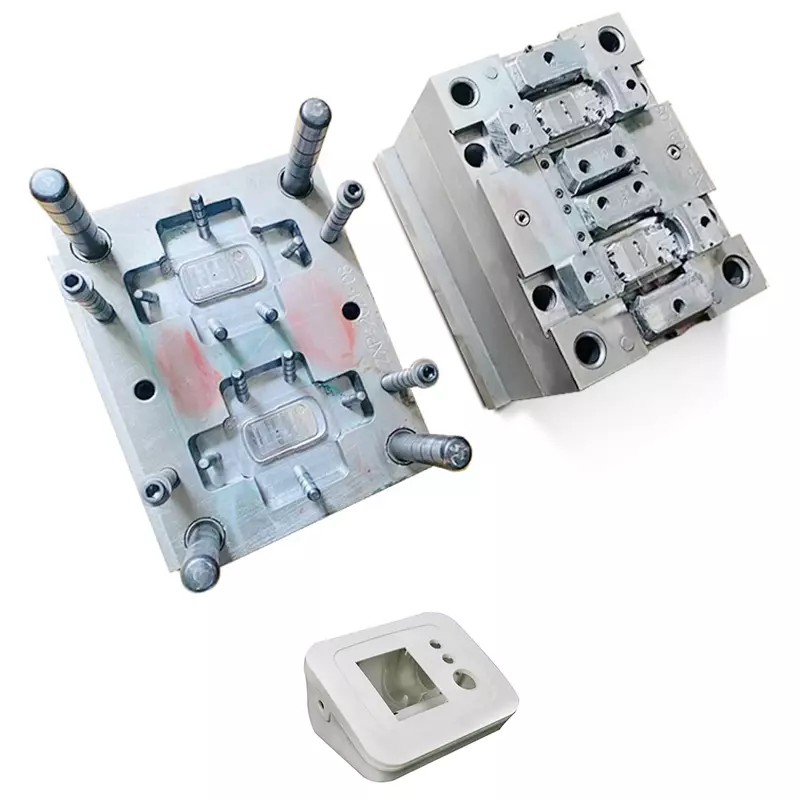

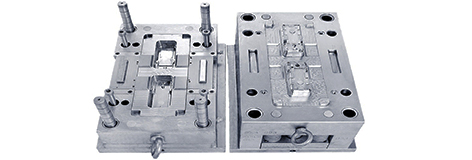

2.4 Schritt 4: Entwerfen und bauen Sie die Spritzgussform

Die Form erstellt die endgültige Teilegeometrie.

Sein Design beeinflusst Abmessungen, Aussehen, Zykluszeit und langfristige Produktionsstabilität.

Zu den wichtigen Gestaltungselementen der Form gehören:

• Anzahl der Hohlräume

• Kern- und Hohlraumgeometrie

• Torstandort

• Läuferbalance

• Entlüften

• Kühlkanäle

• Ausstoßsystem

• Formstahl

• Oberflächenbeschaffenheit

• Erwartete Standzeit des Werkzeugs

Das Hohlraumlayout sollte der erforderlichen Produktionskapazität entsprechen.

Ein Werkzeug mit mehreren Kavitäten kann den Ausstoß steigern. Allerdings muss jeder Hohlraum gleichmäßig gefüllt, gepackt, gekühlt und ausgeworfen werden.

Die Anschnittposition steuert, wie das Harz in die Komponente gelangt. Eine schlechte Torplatzierung kann zu Folgendem führen:

• Schweißlinien

• Luftfallen

• Ungleichmäßige Verpackung

• Fließspuren

• Sichtbare Tormarkierungen

• Dimensionsvariation

Lüftungsschlitze ermöglichen das Entweichen eingeschlossener Luft.

Eine unzureichende Entlüftung kann zu Brandflecken, unvollständiger Füllung, schwachen Schweißnähten oder instabilen Abmessungen führen.

Kühlkanäle führen die Wärme vom Formteil ab. Ihre Anordnung beeinflusst Zykluszeit, Schrumpfung, Verzug und Dimensionsstabilität.

Auch die Oberflächenanforderungen müssen vor der Werkzeugherstellung definiert werden.

Eine Komponente erfordert möglicherweise Folgendes:

• Polierte Oberflächen

• Strukturierte Oberflächen

• Optische Bereiche

• Dichtflächen

• Laserbeschriftungszonen

• Standards für das kosmetische Erscheinungsbild

Die Form sollte vor Beginn der Prozessvalidierung getestet werden.

Während der Formversuche bewerten Ingenieure Befüllung, Verpackung, Kühlung, Auswurf, Abmessungen, Aussehen und Wiederholbarkeit.

2.5 Schritt 5: Maschine und Rohmaterial vorbereiten

Der Aufbau einer medizinischen Spritzgießmaschine erfordert eine kontrollierte Vorbereitung.

Das Produktionsteam bestätigt zunächst:

• Maschinenidentifikation

• Schimmelerkennung

• Genehmigte Arbeitsanweisungen

• Harzqualität und -menge

• Erforderliche Trocknungsbedingungen

• Prozessparametereinstellungen

• Sauberkeitsanforderungen

• Status der Inspektionsausrüstung

Einige medizinische Kunststoffe nehmen während der Lagerung Feuchtigkeit auf.

Sie müssen vor dem Formen gemäß den genehmigten Bedingungen getrocknet werden.

Eine falsche Trocknung kann Folgendes verursachen:

• Blasen

• Silberne Streifen

• Leere

• Reduzierte Stärke

• Materialverschlechterung

• Instabile Abmessungen

Das Harz sollte durch ein kontrolliertes Fördersystem transportiert werden. Dadurch werden Verunreinigungen, Staubbelastung und Materialverwechslungen reduziert.

Anschließend legt das Team die Prozessbedingungen fest.

Zu den typischen Einstellungen gehören:

• Fasstemperatur

• Formtemperatur

• Einspritzgeschwindigkeit

• Einspritzdruck

• Druck halten

• Schneckengeschwindigkeit

• Gegendruck

• Abkühlzeit

• Klemmkraft

Diese Werte sollten aus genehmigten Prozessentwicklungsarbeiten stammen.

Bediener sollten kritische Einstellungen nicht ohne Genehmigung und Dokumentation anpassen.

2.6 Schritt 6: Formen, Abkühlen und Auswerfen des Teils

Sobald die Zubereitung abgeschlossen ist, beginnt die Maschine mit dem definierten Zyklus.

Die Prozessschritte des medizinischen Spritzgusses sind:

1. Die Form schließt sich.

2. Die Klemmeinheit übt Kraft aus.

3. Die Schnecke bereitet geschmolzenes Harz vor.

4. Harz dringt in den Formhohlraum ein.

5. Der Packdruck gleicht die Schrumpfung aus.

6. Das Bauteil kühlt ab und erstarrt.

7. Die Form öffnet sich.

8. Auswerfer geben das Teil frei.

Der Zyklus wiederholt sich dann.

Nachdem die Kavität nahezu gefüllt ist, führt der Packdruck zusätzliches Material zu, um die Schrumpfung auszugleichen. Es trägt dazu bei, das Gewicht, die Abmessungen und die Oberflächenqualität des Teils während des Abkühlens zu stabilisieren.

Die Kühlung nimmt oft einen großen Teil der gesamten Zykluszeit ein.

Eine zu starke Reduzierung kann Folgendes verursachen:

• Warping

• Auswerferspuren

• Dimensionsänderung

• Oberflächenverformung

• Montageprobleme

Der Prozess sollte Leistung und Qualität in Einklang bringen.

Ein schneller Zyklus bietet wenig Wert, wenn er zu instabilen Komponenten, mehr Ausschuss oder wiederholten Validierungsfehlern führt.

2.7 Schritt 7: Prüfen, handhaben und lösen Sie die Komponente

Beim Formen entsteht nicht immer ein fertiges Produkt.

Für Teile ist möglicherweise Folgendes erforderlich:

• Torentfernung

• Blitztrimmen

• Drucken

• Lasermarkierung

• Ultraschallschweißen

• Bindung

• Bearbeitung

• Montage

• Reinigung

• Verpackung

Die Qualitätskontrolle beim medizinischen Spritzguss beginnt bereits während der Produktion. Es sollte nicht gewartet werden, bis der Stapel vollständig ist.

Inspektoren können Folgendes überprüfen:

• Dimensions

• Oberflächenfehler

• Blitz

• Kurze Aufnahmen

• Einfallstellen

• Warping

• Leere

• Montagepassend

• Leckleistung

• Funktionelle Leistung

Produktions- und Prüfaufzeichnungen sollten mit der Materialcharge und der Fertigungscharge verknüpft bleiben.

Nur zugelassene Komponenten sollten in den nächsten Prozess gelangen.

Hinweis: Eine Endkontrolle kann einen instabilen Formprozess nicht korrigieren.

3. Wie entsteht aus einer Spritzgießmaschine ein medizinisches Teil?

Eine Spritzgießmaschine hat drei Hauptbereiche:

• Einspritzeinheit

• Klemmeinheit

• Schimmel

3.1 Die Einspritzeinheit

Kunststoffpellets gelangen durch den Trichter.

Eine rotierende Schnecke bewegt sie durch das erhitzte Fass. Heizbänder und mechanische Scherung schmelzen das Harz.

Die Schnecke mischt außerdem das geschmolzene Harz und dosiert vor dem Einspritzen ein definiertes Schussvolumen vor der Schnecke.

Übermäßige Hitze kann einige medizinische Kunststoffe beschädigen.

Eine schlechte Temperaturkontrolle kann die Festigkeit verringern, die Farbe ändern, Gas erzeugen oder die Materialviskosität verändern.

3.2 Die Spann- und Formeinheit

Die Schließeinheit hält die Form während des Einspritzens geschlossen.

Es muss genügend Kraft aufbringen, um dem Hohlraumdruck standzuhalten.

Eine unzureichende Klemmkraft kann dazu führen, dass Harz austritt und Grate entstehen.

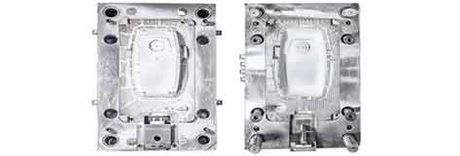

Die Form enthält:

• Kern

• Hohlraum

• Tore

• Läufer

• Lüftungsschlitze

• Kühlkanäle

• Auswerfersystem

Nach dem Abkühlen öffnet sich die Form.

Auswerferstifte, Hülsen oder Platten geben dann das Teil frei.

3.3 Der medizinische Spritzgusszyklus

Tipp: Fragen Sie nach, ob Füllzeit, Druck, Temperatur, Schussposition und Zykluszeit für jede Charge aufgezeichnet werden.

4. Wie wirken sich Formdesign und Werkzeugausstattung auf den Prozess aus?

Werkzeugentscheidungen wirken sich auf jeden Produktionszyklus aus.

Schlechte Werkzeuge können nicht immer durch Maschineneinstellungen korrigiert werden.

4.1 Tor-, Läufer- und Entlüftungsdesign

Der Anguss kontrolliert den Harzeintritt in die Kavität.

Seine Größe und Lage beeinflussen:

• Füllmuster

• Druckverlust

• Schweißlinien

• Oberflächenspuren

• Verpackungsleistung

• Torentfernung

Bei Formen mit mehreren Kavitäten ist die Ausbalancierung des Angusskanals von entscheidender Bedeutung.

Jede Kavität sollte Harz unter ähnlichen Druck-, Temperatur- und Fließbedingungen erhalten.

Entlüftungsöffnungen entfernen verdrängte Luft.

Eine schlechte Entlüftung kann zu Folgendem führen:

• Kurze Aufnahmen

• Brandflecken

• Eingeschlossenes Gas

• Schwache Bindenähte

• Oberflächenfehler

4.2 Kühlsystemdesign

Durch die Kühlung werden sowohl die Produktionsgeschwindigkeit als auch die Teilestabilität gesteuert.

Ungleiche Formentemperaturen können zu Folgendem führen:

• Warping

• Ungleichmäßige Schrumpfung

• Dimensionsvariation

• Längere Zykluszeiten

Herkömmliche Kühlkanäle nutzen gebohrte Wasserwege.

Konforme Kühlkanäle folgen der komplexen Teilegeometrie besser.

Die beste Option hängt von der Teilegeometrie, dem Budget, der Komplexität des Werkzeugs und den Produktionsanforderungen ab.

Eine stabile Formtemperatur unterstützt reproduzierbarere Abmessungen.

4.3 Formenstahl, Finish und Wartung

Der Formstahl sollte zum Harz und zur erwarteten Werkzeuglebensdauer passen.

Für gefüllte oder abrasive Harze ist möglicherweise härterer Stahl erforderlich. Korrosive Materialien erfordern möglicherweise eine stärkere Korrosionsbeständigkeit.

Auch die Oberflächenbeschaffenheit ist wichtig.

Medizinische Komponenten benötigen möglicherweise:

• Polierte Oberflächen

• Strukturierte Bereiche

• Optische Oberflächen

• Dichtflächen

• Reibungsarme Oberflächen

Wartungsaufzeichnungen sollten Folgendes umfassen:

• Torverschleiß

• Entlüftungsreinigung

• Bewegliche Komponenten

• Kühlkanäle

• Auswerfersysteme

• Schimmelreparaturen

Unkontrollierte Reparaturen können die Abmessungen, das Hohlraumgleichgewicht oder die Prozessleistung verändern.

4.4 Prototypen, Brücken und Produktionswerkzeuge

Prototypen-Tools unterstützen die frühe Produktbewertung.

Bridge-Tools unterstützen die Pilotproduktion und die anfängliche Nachfrage.

Produktionswerkzeuge unterstützen höhere Stückzahlen und eine längere Lebensdauer.

Die Wahl des Werkzeugs beeinflusst:

• Anschaffungskosten

• Vorlaufzeit

• Standzeit

• Produktionsvolumen

• Validierungsumfang

• Zukünftige Designflexibilität

5. Wie werden die Parameter des medizinischen Spritzgusses gesteuert?

Stabile Parameter unterstützen eine gleichbleibende Qualität.

Die genehmigten Einstellungen sollten innerhalb eines definierten Prozessfensters bleiben.

5.1 Materialtrocknung und Schmelzvorbereitung

Feuchtigkeitsempfindliches Harz benötigt eine kontrollierte Trocknung.

Der Hersteller sollte Folgendes aufzeichnen:

• Trocknungstemperatur

• Trocknungsdauer

• Identifizierung des Trockners

• Materiallos

• Transferzeit

• Maximale Belichtungszeit

Das Verfahren soll auch eine Kontamination zwischen verschiedenen Materialien verhindern.

Temperaturdrift kann die Schmelzviskosität und das Füllverhalten verändern.

5.2 Injektions- und Packparameter

Die Einspritzgeschwindigkeit beeinflusst, wie das Harz die Kavität füllt.

Der Druck muss den Strömungswiderstand überwinden, ohne übermäßigen Stress zu erzeugen.

Der Übergabepunkt wechselt die Steuerung vom Hohlraumfüllen zum Packen.

Ein schlechter Übertragungszeitpunkt kann folgende Ursachen haben:

• Kurze Aufnahmen

• Überpacken

• Blitz

• Gewichtsvariation

• Dimensionsdrift

Der Nachdruck gleicht den Kühlschwund aus.

Übermäßiger Druck kann zu Blitzen, innerer Spannung oder einem schwierigen Auswurf führen.

5.3 Kühlung und Zykluszeitsteuerung

Die Abkühlzeit hängt ab von:

• Harztyp

• Wandstärke

• Formtemperatur

• Teilegeometrie

• Kühlkanaldesign

Ein vorzeitiger Auswurf kann zu einer Verformung des Bauteils führen.

Übermäßige Kühlung erhöht die Zykluszeit und die Produktionskosten.

Die richtige Einstellung sorgt für ein Gleichgewicht zwischen stabilen Abmessungen und effizienter Ausgabe.

5.4 Wissenschaftliche Formgebung und Prozessüberwachung

Scientific Moulding nutzt Produktionsdaten, um robuste Betriebsbedingungen zu definieren.

Ingenieure können Folgendes überwachen:

• Zeit füllen

• Spitzendruck

• Position übertragen

• Schmelztemperatur

• Formtemperatur

• Hohlraumdruck

• Teilegewicht

• Zykluskonsistenz

Mithilfe dieser Signale können Prozessabweichungen erkannt werden, bevor die Fehlerquote ansteigt.

Tipp: Optimieren Sie die Zykluszeit erst, wenn Abmessungen und Prozessfähigkeit stabil sind.

6. Wie bestätigt die Prozessvalidierung die wiederholbare Produktion?

Die Validierung des medizinischen Spritzgussprozesses bestätigt, dass der genehmigte Prozess wiederholt akzeptable Teile produzieren kann.

Der erforderliche Umfang hängt von der Komponente, dem Geräterisiko, den Kundenanforderungen und der Regulierungsstrategie ab.

6.1 Installationsqualifikation

Die Installationsqualifizierung bestätigt, dass die erforderliche Ausrüstung korrekt installiert ist.

Es kann Folgendes überprüfen:

• Maschinenidentifikation

• Versorgungsanschlüsse

• Formenbau

• Überwachungsgeräte

• Kalibrierungsstatus

• Sicherheitssysteme

• Betriebsabläufe

6.2 Betriebsqualifikation

Die Betriebsqualifizierung fordert den Prozess über definierte Grenzen hinweg heraus.

Ingenieure testen obere und untere Einstellungen für wichtige Parameter.

Ziel ist es, ein zuverlässiges Betriebsfenster festzulegen.

Im gesamten vorgeschlagenen Prozessbereich sollten akzeptable Teile hergestellt werden.

6.3 Leistungsqualifikation

Bei der Leistungsqualifizierung werden normale Produktionsbedingungen verwendet.

Es verwendet zugelassene:

• Materialien

• Ausrüstung

• Werkzeug

• Betreiber

• Arbeitsanweisungen

• Inspektionsmethoden

Das Team bewertet die Konsistenz über Chargen oder Produktionsläufe hinweg.

6.4 Laufende Prozesskontrolle

Die Validierung endet nicht nach der Genehmigung.

Bei der routinemäßigen Produktion sollten wichtige Parameter und Produktergebnisse überwacht werden.

Wesentliche Änderungen erfordern möglicherweise eine formelle Überprüfung oder erneute Validierung.

Zu den Änderungen können gehören:

• Neue Harzsorten

• Schimmelreparaturen

• Maschinentransfers

• Neue Hohlräume

• Prozessanpassungen

• Lieferantenwechsel

Hinweis: Die Prozessvalidierung unterstützt die Produktionssteuerung; sie ersetzt nicht die risikobasierte Prüfung.

7. Wie werden Qualität und Sauberkeit kontrolliert?

Die Qualitätskontrolle im medizinischen Spritzguss umfasst Materialien, Produktion, Inspektion, Handhabung und Dokumentation.

7.1 Rückverfolgbarkeit eingehender Materialien und Chargen

Der Hersteller sollte vor der Produktion die Materialidentität überprüfen.

Zu den Aufzeichnungen können gehören:

• Harzlieferant

• Materialqualität

• Harzpartie

• Zusatzlos

• Farbstoffmenge

• Eingangskontrolle

• Trocknen von Schallplatten

Die Rückverfolgbarkeit sollte die Verbindung zwischen dem Rohmaterial und der fertigen Charge herstellen.

7.2 Qualitätskontrolle im Prozess

Betreiber sollten Mängel während der Produktion überwachen.

Typische Mängel sind:

• Kurze Aufnahmen

• Blitz

• Einfallstellen

• Leere

• Warping

• Brandflecken

• Fließspuren

• Dimensionsdrift

Kritische Abmessungen erfordern möglicherweise geplante Messungen.

Eine automatisierte Inspektion kann die Handhabung reduzieren und sichtbare Mängel erkennen.

Qualitätsaufzeichnungen sollten außerdem Folgendes dokumentieren:

• Nicht konforme Komponenten

• Eindämmungsmaßnahmen

• Ursachenforschung

• Korrekturmaßnahmen

• Endgültige Verfügung

7.3 Reinraum-Spritzguss

Die Reinraumfertigung reduziert die Partikelkontamination durch kontrollierte Luftströmung und Betriebsabläufe.

Zu den Kontrollen können gehören:

• Gefilterte Luft

• Kontrollierter Zugang

• Kleidung

• Reinigung

• Umweltüberwachung

• Kontrollierter Materialeintrag

Die erforderliche Reinraumklasse hängt vom Produktrisiko, dem Verwendungszweck und den Kundenanforderungen ab.

Eine staubfreie Werkstatt sollte nicht automatisch als ISO-klassifizierter Reinraum behandelt werden.

Käufer sollten Folgendes anfordern:

• Tatsächliche Klassifizierung

• Überwachungsaufzeichnungen

• Reinigungsverfahren

• Umweltkontrollen

• Projektspezifische Sauberkeitspläne

7.4 Handhabung und Verpackung nach dem Formen

Saubere Teile können nach dem Formen verunreinigt werden.

Hersteller sollten Folgendes kontrollieren:

• Manueller Kontakt

• Torbeschnitt

• Montage

• Markierung

• Zwischenlagerung

• Verpackung

• Transport zwischen Arbeitsbereichen

Durch die Produktion im Reinraum wird ein Bauteil nicht automatisch steril.

Bei Bedarf bleibt die Sterilisation ein separater validierter Prozess.

8. Welche medizinischen Spritzgussverfahren verwenden einen anderen Arbeitsablauf?

Einige medizinische Produkte erfordern spezielle Formverfahren.

8.1 Einlegeformen

Beim Einlegeformen wird ein vorbereitetes Bauteil in die Form eingelegt.

Der Einsatz kann sein:

• Metall

• Keramik

• Plastik

• Elektronisch

• Vorgeformter Schlauch

Um ihn herum bildet sich dann Harz.

Der Prozess erfordert eine genaue Platzierung der Einsätze und eine zuverlässige Retention.

Inspektoren können Folgendes überprüfen:

• Position einfügen

• Bindung

• Ausrichtung

• Verkapselung

• Auszugsfestigkeit

• Dichtungsleistung

8.2 Umspritzen und Two-Shot-Molding

Beim Umspritzen wird einer vorhandenen Komponente Material hinzugefügt.

Beim Two-Shot-Molding werden zwei Materialien in einem automatisierten Ablauf eingespritzt.

Mit beiden Methoden kann Folgendes erstellt werden:

• Weiche Griffe

• Integrierte Dichtungen

• Flexible Oberflächen

• Mehrfarbige Funktionen

• Kombinierte starre und flexible Teile

Materialverbindungen sollten getestet und kontrolliert werden.

Der Prozess muss auch Schrumpfungsunterschiede zwischen Materialien berücksichtigen.

8.3 Mikroformen

Beim Mikroformen entstehen sehr kleine Komponenten und Merkmale.

Es erfordert:

• Spezialwerkzeuge

• Präzise Materiallieferung

• Strenge Temperaturkontrolle

• Präzise Messsysteme

• Kontrolliertes Teilehandling

Zu den üblichen Anwendungen können mikrofluidische Teile, Katheterfunktionen und Miniaturgerätekomponenten gehören.

8.4 Flüssigsilikonkautschuk-Formteil

Beim Formen von flüssigem Silikonkautschuk werden zwei flüssige Komponenten verwendet.

Sie werden dosiert, gemischt und in eine beheizte Form eingespritzt.

Anschließend härtet das Material in der Kavität aus.

Der Prozess erfordert eine spezielle Kontrolle von:

• Mischen

• Dosierung

• Aushärten

• Blitz

• Kontamination

• Materialverhältnis

• Formtemperatur

9. Wie verläuft der Übergang eines medizinischen Spritzgussprojekts vom Prototyp zur Produktion?

Einem stabilen Produktionsstart folgen kontrollierte Entwicklungsphasen.

9.1 Prototypen- und Machbarkeitstests

Prototypen helfen bei der Bewertung:

• Bilden

• Fit

• Funktion

• Montage

• Ergonomie

• Grundlegendes Materialverhalten

CNC-Bearbeitung und additive Fertigung können frühzeitige Tests unterstützen.

Allerdings reproduzieren sie nicht immer das endgültige Verhalten, die Schrumpfung oder die Oberflächenqualität des geformten Materials.

9.2 Werkzeugversuche und Pilotläufe

Werkzeugversuche bewerten:

• Formenfüllung

• Verpackung

• Kühlung

• Auswurf

• Dimensions

• Oberflächenbeschaffenheit

• Prozessstabilität

Ingenieure können Tore, Lüftungsöffnungen, Kühlung oder Maschineneinstellungen anpassen.

Pilotteile unterstützen dann die Kundenbewertung, Montagetests und Funktionsüberprüfung.

9.3 Validierung und Produktionsstart

Vor Produktionsstart sollte das Team Folgendes genehmigen:

• Produktspezifikationen

• Prozesseinstellungen

• Inspektionspläne

• Verpackungsmethoden

• Materialkontrollen

• Anforderungen an die Rückverfolgbarkeit

• Akzeptanzkriterien

• Verfahren zur Änderungskontrolle

Erforderliche Qualifizierungsarbeiten sollten ebenfalls abgeschlossen sein.

9.4 Skalierung ohne Qualitätsverlust

Eine höhere Lautstärke sollte nicht zu unkontrollierten Veränderungen führen.

Das Hinzufügen von Hohlräumen, Formen oder Maschinen erfordert eine formelle Prüfung.

Der Hersteller sollte Folgendes bestätigen:

• Gleichwertige Geräteleistung

• Stabile Abmessungen

• Aktualisierte Kapazität

• Werkzeugwartungspläne

• Konsequente Inspektion

• Nachvollziehbare Prozessaufzeichnungen

Yeeshine-Tech unterstützt die Produktentwicklung durch DFM-Analyse, CNC-Prototyping, Formenbau und Spritzgussproduktion. Dieser integrierte Arbeitsablauf kann die Übergaben zwischen Design und Fertigung reduzieren. Käufer sollten vor Produktionsbeginn die projektspezifische Validierung, Materialkontrolle und Reinraumanforderungen bestätigen.

Entdecken Sie die Spritzgusskapazitäten von Yeeshine-Tech.

Tipp: Beziehen Sie den Formteillieferanten ein, bevor die Design- und Materialspezifikationen eingefroren werden.

10. Fazit

Das Spritzgießen medizinischer Geräte erfolgt durch einen kontrollierten Produktionsablauf.

Zu den Hauptschritten gehören:

1. Überprüfen Sie das Produktdesign.

2. Vollständige DFM-Analyse.

3. Wählen Sie das zugelassene Material aus.

4. Entwerfen und fertigen Sie die Form.

5. Bereiten Sie die Maschine und das Harz vor.

6. Das Bauteil einspritzen, verpacken, abkühlen und auswerfen.

7. Überprüfen und handhaben Sie das fertige Teil.

8. Validieren und überwachen Sie den Prozess.

9. Sorgen Sie für Rückverfolgbarkeit und Änderungskontrolle.

Die medizinische Produktion unterscheidet sich vom gewöhnlichen Formenbau durch strengere Kontrollen.

Es kann Folgendes erfordern:

• Bessere Materialrückverfolgbarkeit

• Definierte Prozessvalidierung

• Risikobasierte Qualitätskontrolle

• Kontrollierte Produktionsbereiche

• Detaillierte Produktionsaufzeichnungen

• Formelles Änderungsmanagement

Bevor Käufer einen Lieferanten auswählen, sollten sie Folgendes fragen:

• Hat das Design die DFM-Prüfung abgeschlossen?

• Ist das Harz für das Gerät geeignet?

• Wie wird die Form gestaltet und gewartet?

• Welche Parameter werden überwacht?

• Ist eine Prozessvalidierung verfügbar?

• Wie erfolgt die Rückverfolgung von Materialchargen?

• Welche Sauberkeitskontrollen gelten?

• Wie wird die Produktionskapazität erhöht?

Das Spritzgießen medizinischer Geräte funktioniert am besten, wenn Design, Werkzeuge, Materialien, Validierung, Inspektion und Dokumentation gemeinsam geplant werden.

Dieser integrierte Ansatz unterstützt eine präzise und wiederholbare Produktion im kommerziellen Maßstab.

FAQ

F: Wie funktioniert das Spritzgießen von Medizinprodukten?

A: Harz wird unter kontrollierten Bedingungen vorbereitet, in eine Präzisionsform eingespritzt, verpackt, abgekühlt, ausgeworfen, geprüft und dokumentiert.

F: Was sind die Prozessschritte des medizinischen Spritzgusses?

A: Dazu gehören DFM, Materialauswahl, Formenbau, Maschineneinrichtung, Formen, Inspektion und Prozessvalidierung.

F: Warum wird Prozessvalidierung verwendet?

A: Es bestätigt, dass definierte Einstellungen wiederholt zu akzeptablen medizinischen Komponenten führen können.

F: Ist medizinisches Spritzgießen teuer?

A: Werkzeuge sind teuer, aber die Stückkosten sinken bei der Produktion mittlerer und großer Stückzahlen.

F: Warum wird die Zykluszeit instabil?

A: Harzfeuchtigkeit, Kühlprobleme, Temperaturdrift, abgenutzte Werkzeuge oder inkonsistente Einstellungen können die Zykluszeit beeinträchtigen.
