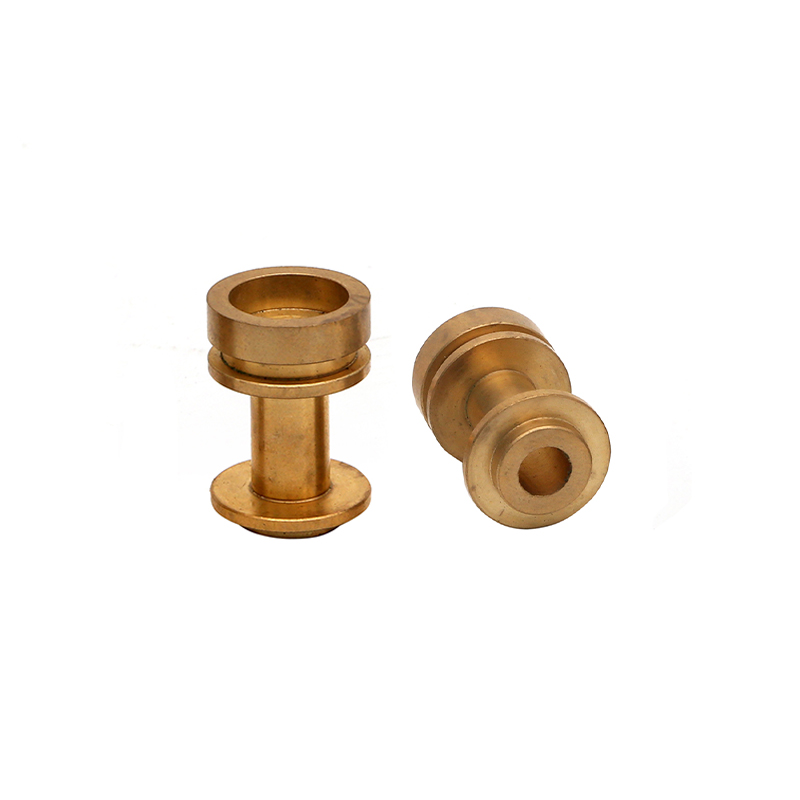

Oberflächenbeschaffenheit bei der CNC-Bearbeitung: So wählen Sie den richtigen Ra-Wert

Die Oberflächenbeschaffenheit kann sich direkt darauf auswirken, wie ein CNC-bearbeitetes Teil aussieht, passt, abdichtet, gleitet, verschleißt und in einer Baugruppe funktioniert. Eine Oberfläche, die auf einer externen Halterung vollkommen akzeptabel ist, kann für eine Dichtfläche, einen Lagersitz, eine Präzisionsgleitkomponente oder ein gut sichtbares Produktgehäuse ungeeignet sein.

Unter den verschiedenen Möglichkeiten zur Beschreibung der Oberflächentextur ist Ra einer der am häufigsten verwendeten Werte in CNC-Bearbeitungszeichnungen. Ein niedrigerer Ra-Wert bedeutet im Allgemeinen eine glattere Oberfläche, die Angabe des niedrigstmöglichen Werts ist jedoch selten die beste technische Entscheidung.

Bei der Wahl der richtigen CNC-Bearbeitungsoberfläche müssen Funktion, Material, Bearbeitungsprozess, Aussehen, Prüfanforderungen, Kosten und Vorlaufzeit in Einklang gebracht werden. Ingenieure sollten feine Endbearbeitungen nur dann spezifizieren, wenn sie einen messbaren Wert schaffen.

YEESHINE TECHNOLOGY CO., LIMITED bietet CNC-Bearbeitung , CNC-Drehen, 5-Achsen-Bearbeitung, Rapid Prototyping und mehrere Oberflächenbehandlungsoptionen für kundenspezifische Metall- und Kunststoffkomponenten.

Was bedeutet Ra bei der CNC-Bearbeitung?

Ra steht für arithmetische mittlere Oberflächenrauheit . Es stellt die durchschnittliche absolute Abweichung eines gemessenen Oberflächenprofils von seiner Mittellinie über eine bestimmte Abtastlänge dar.

In der Praxis bietet Ra eine numerische Möglichkeit, zu beschreiben, wie rau oder glatt eine bearbeitete Oberfläche ist.

Ein höherer Ra-Wert weist auf eine rauere Oberfläche mit größeren durchschnittlichen Höhenschwankungen hin. Ein niedrigerer Ra-Wert weist auf eine glattere Oberfläche mit geringeren Abweichungen hin.

Die Oberflächenrauheit wird üblicherweise ausgedrückt in:

• Mikrometer: μm

• Mikrozoll: μin

Als Referenz:

Diese Werte sollten als praktische Referenzwerte und nicht als universelle Anwendungsregeln betrachtet werden.

Beispielsweise kann eine Lageroberfläche je nach Schmierung, Geschwindigkeit, Belastung, Material und Gegenstück eine andere Oberfläche erfordern. Ebenso benötigt eine Dichtfläche möglicherweise mehr als einen bestimmten Ra-Wert, da Ebenheit, Welligkeit, Lagenrichtung und Oberflächenfehler ebenfalls die Leckage beeinflussen können.

Ein niedrigerer Ra bedeutet nicht automatisch ein besseres Teil

Es ist leicht anzunehmen, dass glatter immer besser ist.

In Wirklichkeit können unnötig feine Oberflächen die Herstellungskosten erhöhen, ohne die Funktion zu verbessern.

Um einen niedrigeren Ra zu erreichen, kann Folgendes erforderlich sein:

• Kleinere Endschnitte

• Reduzierte Vorschubgeschwindigkeiten

• Höhere Spindelgeschwindigkeiten

• Neue Schneidwerkzeuge

• Zusätzliche Bearbeitungsdurchgänge

• Schleifen

• Honen

• Läppen

• Polieren

• Mehr Inspektion

Jeder zusätzliche Arbeitsgang erhöht die Maschinenzeit, den Arbeitsaufwand, den Werkzeugverschleiß oder die externe Bearbeitung.

Das richtige Ziel ist daher, die raueste Oberfläche zu spezifizieren , die die geforderte Funktion noch zuverlässig erfüllt.

Ra beschreibt nicht die gesamte Oberfläche

Zwei Oberflächen können den gleichen Ra haben, aber unterschiedlich aussehen und sich unterschiedlich verhalten.

Ra gibt den Durchschnitt von Profilabweichungen an und beschreibt daher tiefe isolierte Kratzer, Bearbeitungsrichtung, Spitzenform, Welligkeit oder Oberflächenmuster nicht vollständig.

Bei kritischen Anwendungen können Zeichnungen auch Parameter wie Rz, Ebenheit, Rechtwinkligkeit oder Lagerichtung steuern.

Eine funktionsfähige Dichtfläche kann beispielsweise sowohl eine geringe Rauheit als auch eine entsprechende Ebenheit erfordern. Die Angabe von nur Ra ​​0,8 μm garantiert nicht, dass die gesamte Dichtungsgeometrie korrekt funktioniert.

Welche Ra-Werte sind bei der CNC-Bearbeitung üblich?

Viele kommerzielle CNC-Teile müssen nicht poliert oder geschliffen werden.

Modernes Fräsen und Drehen kann direkt relativ glatte Oberflächen erzeugen, wenn Werkzeuge, Maschinensteifigkeit, Vorschübe, Geschwindigkeiten und Werkstückspannung richtig gesteuert werden.

Für viele allgemeine Teile können Ra 3,2 μm oder Ra 1,6 μm ein effektives Gleichgewicht zwischen Fertigungseffizienz und Oberflächenqualität bieten.

Ra 6,3 μm

Ra 6,3 μm ist eine relativ grob bearbeitete Oberfläche.

Es kann für Oberflächen geeignet sein, bei denen Aussehen und Reibung keine Rolle spielen, einschließlich:

• Verborgene Strukturflächen

• Grob bearbeitete Bereiche

• Berührungslose Oberflächen

• Vorrichtungen

• Ausrüstungsbasen

• Interne Entlastungsbereiche

Dieses Finish kann oft effizient hergestellt werden, da der Hersteller keine aufwendigen Finishing-Durchgänge benötigt.

Sichtbare Werkzeugspuren sind jedoch wahrscheinlich.

Für Präzisionsgleitflächen, feine Dichtflächen oder hochwertige Kosmetikteile ohne zusätzliche Nachbearbeitung ist es in der Regel ungeeignet.

Ra 3,2 μm

Ra 3,2 μm ist eine der gebräuchlichsten praktischen Spezifikationen für die allgemeine CNC-Bearbeitung.

Es kann gut funktionieren für:

• Maschinenhalterungen

• Allgemeine Gehäuse

• Montageplatten

• Unkritische Passflächen

• Komponenten für Industrieanlagen

• Funktionsprototypen

Die Oberfläche kann immer noch Bearbeitungsmuster aufweisen, ist aber im Allgemeinen glatt genug für viele technische Anwendungen.

Wenn eine Zeichnung kein spezielles funktionelles Finish erfordert, kann die Angabe einer standardmäßig bearbeiteten Oberfläche anstelle eines unnötig feinen Ra zur Kostenkontrolle beitragen.

Ra 1,6 μm

Ra 1,6 μm bedeutet eine feinere Bearbeitungsstufe.

Sie wird häufig dort eingesetzt, wo der Ingenieur ein verbessertes Erscheinungsbild, ein besseres Kontaktverhalten oder eine kontrolliertere Passfläche benötigt.

Mögliche Anwendungen sind:

• Präzisionsgehäuse

• Sichtbare bearbeitete Flächen von besserer Qualität

• Montageflächen

• Ausgewählte Lager- oder Anlageflächen

• Komponenten, die eine Eloxierung oder eine andere dekorative Veredelung erfordern

Um einen Ra-Wert von 1,6 μm konstant zu erreichen, ist möglicherweise ein spezieller Schlicht-Werkzeugweg erforderlich, anstatt sich nur auf die Grobbearbeitung zu verlassen.

Für viele Präzisionskomponenten stellt dies ein praktisches Gleichgewicht zwischen Leistung und Bearbeitungskosten dar.

Ra 0,8 μm

Ra 0,8 μm ist eine deutlich feinere Oberfläche und erfordert oft eine kontrolliertere Bearbeitung.

Es kann verwendet werden für:

• Präzise Gleitflächen

• Ausgewählte Dichtflächen

• Wellenkontaktbereiche

• Lagerbezogene Merkmale

• Formkomponenten

• Hochwertige Sichtflächen

Der genaue Prozess hängt von Material und Geometrie ab.

Eine CNC-Drehmaschine kann unter geeigneten Schnittbedingungen direkt eine feine zylindrische Oberfläche erzeugen, während eine gefräste Oberfläche möglicherweise eine zusätzliche Endbearbeitung, Schleifen oder Polieren erfordert, um die gleiche Qualität konstant zu erreichen.

Auf dieser Ebene sollten Ingenieure fragen, ob der funktionale Vorteil die zusätzliche Herstellungszeit rechtfertigt.

Ra 0,4 μm und darunter

Ra 0,4 μm oder weniger sollten normalerweise Oberflächen mit echten funktionellen oder optischen Anforderungen vorbehalten bleiben.

Mögliche Beispiele sind:

• Präzise Dichtungsschnittstellen

• Feine hydraulische Komponenten

• Hochleistungs-Gleitflächen

• Formenpolieren

• Messkomponenten

• Spezielle medizinische oder optische Teile

Standardfräsen allein ist möglicherweise nicht immer der effizienteste Weg, diese Werte zu erreichen.

Abhängig von der Teilegeometrie kann Schleifen, Honen, Läppen, Superfinishen oder Polieren erforderlich sein.

Hier kann die Oberflächenbeschaffenheit einen wesentlichen Beitrag zum Preis und zur Lieferzeit leisten.

Wie sollte Ra basierend auf der Teilfunktion ausgewählt werden?

Die zuverlässigste Methode besteht darin, mit dem zu beginnen, was die Oberfläche tatsächlich tut.

Anstatt eine Ra-Anforderung auf die gesamte Komponente anzuwenden, sollten Ingenieure ermitteln, welche Oberflächen kritisch sind, und auf dem Rest eine Standardbearbeitung zulassen.

*Der tatsächliche Bedarf sollte anhand des gesamten mechanischen Systems und nicht anhand dieser Tabelle allein ermittelt werden.

Allgemeine Strukturteile

Halterungen, Platten, Maschinenhalterungen, Abdeckungen und interne Strukturbauteile benötigen oft keine besonders glatten Oberflächen.

Eine standardmäßige Bearbeitungsoberfläche erfüllt möglicherweise bereits funktionale Anforderungen.

Die Festlegung eines Ra-Werts von 0,8 μm auf jeder Oberfläche einer Strukturhalterung könnte die Bearbeitungszeit drastisch verlängern, ohne jedoch eine nennenswerte Leistungsverbesserung zu erzielen.

Bei diesen Bauteilen sollte in den Zeichnungsnotizen zwischen kritischen Passflächen und gewöhnlichen Außenflächen unterschieden werden.

Schiebe- und bewegliche Komponenten

Oberflächen, die gegen eine andere Komponente gleiten, müssen sorgfältiger geprüft werden.

Übermäßige Rauheit kann die Reibung erhöhen, den Verschleiß beschleunigen, Dichtungen beschädigen oder die Schmierung beeinträchtigen.

Allerdings ist auch eine extrem glatte Oberfläche nicht immer ideal. In einigen geschmierten Systemen trägt eine kontrollierte Oberflächentextur dazu bei, das Schmiermittel zurückzuhalten.

Das richtige Ra hängt daher ab von:

• Gleitgeschwindigkeit

• Laden

• Schmierung

• Passendes Material

• Erforderliche Lebensdauer

• Betriebstemperatur

Technische Spezifikationen sollten das gesamte tribologische System berücksichtigen, anstatt den niedrigsten verfügbaren Ra auszuwählen.

Dichtflächen

Dichtflächen erfordern oft eine strengere Kontrolle der Oberflächenbeschaffenheit, da Oberflächentäler Leckpfade schaffen können.

Allerdings tolerieren unterschiedliche Dichtungen unterschiedliche Rauheiten.

Ein Elastomer-O-Ring kann sich an mehr Oberflächenvariationen anpassen als bestimmte Metall-zu-Metall-Dichtungsschnittstellen.

Dichtungsmaterial, Druck, Flüssigkeitsviskosität, Temperatur und Dichtungsrichtung beeinflussen alle die erforderliche Oberfläche.

Bei kritischen Dichtungen können Ebenheit und Bearbeitungslage genauso wichtig sein wie die durchschnittliche Rauheit.

Die Zeichnung sollte daher die relevanten funktionalen Anforderungen spezifizieren, anstatt sich nur auf Ra zu verlassen.

Lager- und Wellenoberflächen

Wellen, Lagersitze und rotierende Schnittstellen können feine Oberflächen erfordern, um den Verschleiß zu reduzieren und einen gleichmäßigen Kontakt aufrechtzuerhalten.

Beim CNC-Drehen lässt sich häufig eine bessere zylindrische Oberflächenqualität erzielen als beim Fräsen, da durch den Schneidvorgang ein kontinuierliches spiralförmiges Muster um das rotierende Teil erzeugt wird.

Bei besonders anspruchsvollen Wellen kann nach dem Drehen ein Schleifen eingesetzt werden, um engere Maß- und Oberflächenvorgaben zu erreichen.

Ingenieure sollten die Rauheit mit Durchmessertoleranz, Rundheit, Zylindrizität und Passungsklasse koordinieren.

Eine perfekt glatte Welle, die außerhalb der Maßtoleranz liegt, führt immer noch nicht zu einem korrekten Lagersitz.

Wie sich CNC-Fräsen und -Drehen auf die Oberflächenbeschaffenheit auswirken

Ra wird nicht nur durch die Zeichnung bestimmt.

Der Bearbeitungsprozess selbst hat großen Einfluss auf die endgültige Oberfläche.

Werkzeuggeometrie, Vorschub pro Zahn, Spindeldrehzahl, Schnitttiefe, Steifigkeit, Rundlauf des Fräsers, Werkzeugverschleiß, Kühlmittel, Vibration und Material tragen alle zur Oberflächentextur bei.

CNC-Fräsoberflächenfinish

Beim Fräsen kommt ein rotierender Mehrkantenfräser zum Einsatz.

Jede Schneidkante hinterlässt ein kleines Wellen- oder Werkzeugmuster auf dem Werkstück. Durch Erhöhen des Vorschubs vergrößern sich im Allgemeinen der Abstand und die Höhe dieser Markierungen, während ein Schlichtdurchgang mit geeigneten Schnittparametern diese verringern kann.

Feinfräsflächen hängen ab von:

• Scharfe Schneidwerkzeuge

• Geringer Rundlauf

• Stabile Befestigung

• Korrekte Spindeldrehzahl

• Geeignetes Fertigfutter

• Geringe endgültige Schnitttiefe

• Steifigkeit der Maschine

• Gute Spanabfuhr

Große ebene Flächen können besonders empfindlich auf die Fräsereinstellung reagieren, da Werkzeugneigung, Nichtübereinstimmung der Wendeschneidplatten oder Maschinengeometrie sichtbare Muster erzeugen können.

Bei kosmetischen Komponenten können auch die Richtung und Konsistenz der Frässpuren eine Rolle spielen, selbst wenn Ra technisch akzeptabel ist.

CNC-Drehoberflächenfinish

Beim Drehen werden Oberflächen erzeugt, indem ein Schneidwerkzeug entlang eines rotierenden Werkstücks bewegt wird.

Die Oberflächenrauheit wird stark von der Vorschubgeschwindigkeit und dem Schneidenradius beeinflusst.

Geringere Schlichtvorschübe und geeignete Nasenradien können glatte zylindrische Oberflächen erzeugen, aber wenn diese Parameter zu weit ausgeweitet werden, kann es zu Reibung, Vibrationen oder Aufbauschneidenbildung kommen.

Das Drehen eignet sich besonders für:

• Wellen

• Buchsen

• Stifte

• Zylindrische Gehäuse

• Lagermerkmale

• Rotationskomponenten

YEESHINE bietet sowohl CNC-Fräs- als auch CNC-Bearbeitungs-/Drehfunktionen , sodass der Herstellungsprozess entsprechend der Teilegeometrie und den Oberflächenanforderungen ausgewählt werden kann.

5-Achsen-Bearbeitung

Komplexe Freiformflächen erfordern möglicherweise eine 5-Achsen-Bearbeitung, um das Schneidwerkzeug bei der Bewegung über das Teil in einem günstigen Winkel zu halten.

Dies kann die Anzahl der Einstellungen reduzieren und dazu beitragen, einen gleichmäßigen Werkzeugeingriff bei gekrümmter Geometrie aufrechtzuerhalten.

Um auf einer großen geformten Oberfläche ein sehr feines Finish zu erzielen, können jedoch immer noch eng beieinander liegende Werkzeugwege und lange Bearbeitungszeiten erforderlich sein.

Die Prototypen-5-Achsen-Präzisionsbearbeitungsdienste von YEESHINE unterstützen komplexe Prototypen- und Präzisionsbearbeitungsanwendungen, bei denen Zugang, Geometrie und Oberflächenqualität gemeinsam gesteuert werden müssen.

Wie Material die erreichbare Oberflächenbeschaffenheit verändert

Verschiedene Materialien reagieren unterschiedlich auf das Schneiden.

Ein Bearbeitungsparameter, der eine hervorragende Oberfläche auf Aluminium erzeugt, erzeugt möglicherweise nicht den gleichen Ra auf Edelstahl, Kupfer, POM oder Acryl.

Aluminium

Aluminium ist im Allgemeinen leicht zu bearbeiten und kann mit scharfen Werkzeugen attraktive, feine Oberflächen erzielen.

Bei weichen Sorten kann es jedoch zu einer Aufbauschneide an Schneidwerkzeugen kommen, insbesondere wenn die Schnittbedingungen schlecht sind.

Dieses übertragene Aluminium kann die Oberflächenqualität beeinträchtigen und uneinheitliche Markierungen erzeugen.

Polieren, Perlenstrahlen, Eloxieren oder Bürsten können hinzugefügt werden, wenn an das endgültige Bauteil kosmetische Anforderungen gestellt werden.

Edelstahl

Edelstahl erfordert mehr Schneidkraft und kann kaltverfestigen, wenn die Werkzeuge reiben, anstatt sauber zu schneiden.

Abgenutzte Werkzeuge, unzureichende Kühlmittelzufuhr oder schlechte Vorschübe und Geschwindigkeiten können die Oberflächenqualität schnell beeinträchtigen.

Um ein feines Ra zu erreichen, sind daher möglicherweise langsamere Enddurchgänge und hochwertige Werkzeuge erforderlich.

Wenn das Bauteil später poliert oder elektropoliert wird, kann die Rauheit im Bearbeitungszustand auch Einfluss darauf haben, wie viel Nacharbeit erforderlich ist.

Kupfer und Messing

Es kann schwierig sein, Kupfer sauber zu bearbeiten, da weichere Sorten verschmieren oder Aufbauschneiden verursachen können.

Messing lässt sich grundsätzlich leichter bearbeiten und ermöglicht die Herstellung hochwertiger Oberflächen.

Für elektrische Kontakte oder dekorative Komponenten können Ingenieure auch das Polieren oder Beschichten nach der CNC-Bearbeitung vorschreiben.

Technische Kunststoffe

POM, Nylon, ABS, PC, Acryl, PEEK und andere technische Kunststoffe reagieren alle unterschiedlich.

Bei Kunststoffbauteilen kann es zu Folgendem kommen:

• Hitzestau

• Verschmieren

• Grate

• Stress

• Schmelzen

• Oberflächenaufhellung

• Werkzeugspuren

Besonders wichtig sind scharfe Werkzeuge und kontrollierte Schnitttemperaturen.

Transparente Acryl- oder Polycarbonatteile müssen möglicherweise poliert werden, wenn optische Klarheit erwartet wird, da ein niedriger Ra-Wert allein nicht automatisch zu optischer Transparenz führt.

Die CNC- und Rapid-Prototyping-Fähigkeiten von YEESHINE umfassen sowohl Metall als auch technische Kunststoffmaterialien für funktionale und optische Prototypen.

Oberflächenrauheit vs. Oberflächenbehandlung

Ra und Oberflächenbehandlung sollten nicht verwechselt werden.

Ra beschreibt die Textur einer Oberfläche, während Behandlungen wie Eloxieren, Pulverbeschichten, Plattieren, Perlenstrahlen oder Lackieren die Oberflächeneigenschaften oder das Aussehen nach der Bearbeitung verändern.

Perlenstrahlen

Perlstrahlen erzeugt eine gleichmäßige matte Textur, indem feine Medien auf das Bauteil einwirken.

Es kann das gerichtete Erscheinungsbild von Frässpuren entfernen und eine gleichmäßigere kosmetische Oberfläche erzeugen.

Allerdings erzeugt das Perlenstrahlen im Allgemeinen keine Oberfläche mit extrem niedrigem Ra.

Sein Zweck ist in der Regel eher die Konsistenz des Aussehens als die präzise Glättung.

Dies macht es üblich, Aluminiumgehäuse und Verbraucherprodukte vor dem Eloxieren zu eloxieren.

Eloxieren

Durch Eloxieren entsteht eine schützende Oxidschicht auf Aluminium.

Es kann die Korrosions- und Verschleißfestigkeit verbessern und gleichzeitig verschiedene Farben ermöglichen.

Das Eloxieren folgt der darunter liegenden Oberflächenstruktur, anstatt sie vollständig zu verbergen.

Daher können sichtbare Bearbeitungsspuren nach dem Eloxieren sichtbar bleiben, sofern die Oberfläche nicht zuvor entsprechend bearbeitet, poliert, gebürstet oder gestrahlt wird.

Polieren

Durch Polieren werden sehr kleine Oberflächenunregelmäßigkeiten entfernt und die Oberflächenrauheit erheblich verringert.

Es kann verwendet werden für:

• Dekorativer Edelstahl

• Formkomponenten

• Optisch anmutende Oberflächen

• Medizinische Teile

• Hochwertige Aluminiumkomponenten

Manuelles Polieren verursacht zusätzlichen Arbeitsaufwand und kann sich auf die Abmessungen an Kanten oder kleinen Merkmalen auswirken. Daher sollten vor der Endbearbeitung kritische Toleranzen berücksichtigt werden.

Galvanisieren und Beschichten

Durch Vernickeln, Verchromen, Verzinken, Pulverbeschichten und Lackieren erhält das Bauteil eine weitere Schicht.

Das endgültige Oberflächenverhalten hängt dann sowohl vom bearbeiteten Substrat als auch von der Beschichtung ab.

YEESHINE zählt Polieren, Eloxieren, Pulverbeschichten, Plattieren, Bürsten, Sandstrahlen, Lackieren, Verzinken und Vernickeln zu den verfügbaren Endbearbeitungsoptionen für CNC-bearbeitete Teile.

Tipp: Geben Sie sowohl den erforderlichen Ra vor der Beschichtung als auch die abschließende Oberflächenbehandlung an, wenn die Dimensions- oder Funktionsleistung von der Beschaffenheit des Untergrunds abhängt.

Warum ein niedrigerer Ra die CNC-Bearbeitungskosten erhöht

Ein feineres Finish erfordert normalerweise mehr Produktionszeit.

Der Grund liegt nicht in der numerischen Rauheitsspezifikation selbst, sondern in den Herstellungsänderungen, die erforderlich sind, um diese konsistent zu erreichen.

Der Übergang von Ra 3,2 μm auf Ra 1,6 μm erfordert möglicherweise einen zusätzlichen Schlichtwerkzeugweg.

Der Übergang zu Ra 0,8 μm oder 0,4 μm erfordert möglicherweise eine wesentlich kontrolliertere Bearbeitung oder einen sekundären Endbearbeitungsprozess.

Die Kosten können steigen durch:

• Längere CNC-Zykluszeit

• Langsamerer Fertigvorschub

• Weitere Werkzeugänderungen

• Teurere Schneidwerkzeuge

• Zusätzliche Maschinenkonfigurationen

• Schleifen

• Honen

• Polieren

• Läppen

• Zusätzliche Inspektion

• Höheres Ausschussrisiko

Aus diesem Grund raten sowohl Xometry als auch Protolabs davon ab, unnötig feine Oberflächengüten für die gesamte Komponente festzulegen.

Tragen Sie Fine Ra nur dort auf, wo es nötig ist

Ein Präzisionsgehäuse kann zehn bearbeitete Oberflächen haben, aber nur eine Wellenbohrung und eine Dichtungsfläche, die eine Feinbearbeitung erfordern.

Anstatt überall einen Ra-Wert von 0,8 μm vorzugeben, könnte ein Ingenieur ihn nur auf diese beiden Funktionsflächen anwenden und an anderer Stelle eine standardmäßig bearbeitete Oberfläche zulassen.

Dies kann die Bearbeitungszeit erheblich verkürzen und gleichzeitig die Leistung des Teils erhalten.

Die Zeichnung wird aussagekräftiger, da der Hersteller sofort versteht, welche Oberflächen kritisch sind.

Die Geometrie beeinflusst auch die Endkosten

Ra 0,8 μm auf einer zugänglichen Außenfläche ist einfacher herzustellen als die gleiche Oberfläche am Boden einer schmalen, tiefen Tasche.

Werkzeugzugang, Fräserlänge, Steifigkeit, Innenecken, Teilegröße und Werkstückhalterung haben alle Einfluss auf die Herstellbarkeit.

Komplexe 5-Achsen-Oberflächen erfordern möglicherweise sehr dichte Schlicht-Werkzeugwege, um Ausbuchtungen zu vermeiden.

Dies kann dazu führen, dass die Oberflächengüte zu einem der größten Faktoren für die Zykluszeit eines Präzisionsbauteils wird.

Wie sich die Oberflächenbeschaffenheit auf Durchlaufzeit und Inspektion auswirkt

Feine Oberflächen können die Produktion auch über den eigentlichen Schneidvorgang hinaus verlängern.

Wenn Schleifen, Polieren, Eloxieren oder Plattieren erforderlich ist, müssen die Teile möglicherweise zusätzliche Arbeitsstationen und Inspektionsschritte durchlaufen.

Eine standardmäßig bearbeitete Komponente kann oft direkt von der Bearbeitung zur Entgratung und Prüfung übergehen.

Für eine hochveredelte Komponente kann Folgendes erforderlich sein:

1. Grobbearbeitung.

2. Halbfertigbearbeitung.

3. Fertigbearbeitung.

4. Schleifen oder Polieren.

5. Oberflächenbehandlung.

6. Reinigung.

7. Abschließende Maßkontrolle.

8. Prüfung der Oberflächenrauheit.

In jeder weiteren Phase werden Handhabung und Terminplanung eingeführt.

Bei Prototypen oder einer dringenden Produktion sollten Ingenieure daher entscheiden, ob sofort das feinste Finish benötigt wird.

Ein funktionsfähiger Prototyp, der nur für Montagetests verwendet wird, erfordert möglicherweise nicht die gleiche Oberfläche wie das endgültige Produktionsteil.

Messung von Ra

Die Oberflächenrauheit wird üblicherweise mit einem Profilometer überprüft.

Das Instrument zeichnet die Oberfläche ab und berechnet aus dem gemessenen Profil Rauheitsparameter.

Die Messrichtung ist wichtig, da bei der CNC-Bearbeitung häufig eine Richtungslage entsteht.

Eine parallel zu Bearbeitungsspuren durchgeführte Messung kann zu anderen Ergebnissen führen als eine senkrecht dazu durchgeführte Messung.

Kritische Zeichnungen sollten daher einem geeigneten Standard für die Oberflächenbeschaffenheit folgen und die kontrollierten Oberflächen klar kennzeichnen.

Eine visuelle Prüfung allein reicht nicht aus, wenn eine numerische Ra-Anforderung festgelegt wird.

So geben Sie Ra in einer CNC-Zeichnung korrekt an

Klare Zeichnungen verringern die Angebotsunsicherheit und verhindern unnötige Bearbeitungen.

Anstatt eine Rauheitsanforderung auf jede Fläche anzuwenden, identifizieren Sie genau die Funktionsflächen, die kontrolliert werden müssen.

Eine praktische Zeichnung sollte Folgendes definieren:

• Erforderliches Ra

• Oberflächenstandort

• Maßtoleranz

• Material

• Oberflächenbehandlung

• Kritische Ebenheit oder Geometrie

• Ob das Finish vor oder nach dem Beschichten aufgetragen wird

• Eventuell erforderliche Bearbeitung liegt vor

• Inspektionsanforderungen

In einer Zeichnung könnte beispielsweise Folgendes angegeben werden:

• Allgemein bearbeitete Oberflächen: Ra 3,2 μm

• Lagerbohrung: Ra 0,8 μm

• Dichtungsfläche: Ra 1,6 μm

• Verbleibende unbearbeitete Flächen: kein spezifischer Ra

Dies ist weitaus nützlicher, als für das gesamte Teil einen Ra-Wert von 0,8 μm anzugeben.

Vermischen Sie kosmetische Sprache nicht mit technischer Rauheit

Begriffe wie „glatt“, „fein“, „Spiegel“ oder „Premium-Finish“ sind subjektiv.

Zwei Personen können sie unterschiedlich interpretieren.

Wenn die Anforderung funktionsfähig ist, geben Sie einen messbaren Ra-Wert an.

Wenn die Anforderung kosmetischer Natur ist, stellen Sie Folgendes bereit:

• Probe fertig stellen

• Foto

• Texturstandard

• Eloxierungsanforderung

• Putzrichtung

• Poliergrad

Einige kosmetische Oberflächen erfordern eher eine optische Einheitlichkeit als einen extrem niedrigen Ra.

Beispielsweise kann eine durchgängig gebürstete Oberfläche bewusst eine sichtbare Struktur aufweisen.

Welche Informationen sollten Käufer hinsichtlich der Anforderungen an die CNC-Oberflächenbeschaffenheit bereitstellen?

Für ein genaues CNC-Angebot kommt es nicht nur auf das 3D-Modell an.

Wenn sich die Oberflächenbeschaffenheit auf die Funktion des Teils auswirkt, sollte der Hersteller diese Informationen erhalten, bevor die Bearbeitungsstrategie und die Preisgestaltung festgelegt werden.

Zu den nützlichen Projektdaten gehören:

• 3D-CAD-Datei

• 2D-Konstruktionszeichnung

• Material

• Benötigte Menge

• Allgemeine Ra-Anforderung

• Kritische lokale Ra-Anforderungen

• Maßtoleranzen

• Anforderungen an die Ebenheit

• Anforderungen an die Oberflächenbehandlung

• Kosmetische Oberflächen

• Funktionelle Oberflächen

• Inspektionsmethode

• Prototyp oder Produktionseinsatz

Bei Präzisionskomponenten kann die Identifizierung des Zwecks einer Oberfläche dem Bearbeitungslieferanten auch dabei helfen, die Herstellbarkeit zu bewerten.

Ein Lieferant kann einen anderen Bearbeitungs- oder Endbearbeitungsprozess empfehlen, wenn bei einer langen Innenbohrung im Vergleich zu einer flachen Außendichtfläche ein Ra von 0,4 μm erforderlich ist.

YEESHINE TECHNOLOGY CO., LIMITED bietet CNC-Bearbeitung für Aluminium, Edelstahl, Stahl, Messing, Kupfer und technische Kunststoffe sowie Optionen zum Polieren, Eloxieren, Beschichten, Plattieren, Bürsten und Sandstrahlen. Käufer können die des Unternehmens CNC- Bearbeitungsfähigkeiten bei der Erstellung präziser Prototypen- oder Produktionsteilspezifikationen prüfen.

Abschluss

Die richtige Oberflächenbeschaffenheit bei der CNC-Bearbeitung ist nicht der niedrigste Ra-Wert, den ein Lieferant herstellen kann. Es ist der Rauheitsgrad, der es dem Teil ermöglicht, korrekt zu funktionieren, ohne dass unnötige Bearbeitungs- und Endbearbeitungskosten anfallen.

Ra 3,2 μm eignet sich üblicherweise für viele allgemein bearbeitete Oberflächen. Ra 1,6 μm bietet ein feineres Finish für anspruchsvollere technische und sichtbare Komponenten, während Ra 0,8 μm und darunter im Allgemeinen besser für Funktionsoberflächen wie ausgewählte Lager-, Gleit-, Dichtungs- oder Präzisionsschnittstellen reserviert sind.

Bei der endgültigen Auswahl sollten Material, Bearbeitungsmethode, Bauteilgeometrie, Reibung, Schmierung, Abdichtung, Aussehen, Maßtoleranz und Nachbearbeitung berücksichtigt werden.

Ingenieure sollten auch bedenken, dass Ra nur die durchschnittliche Rauheit beschreibt. Ebenheit, Welligkeit, Kratzer, Lagerichtung und Maßhaltigkeit können bei Präzisionsanwendungen gleichermaßen wichtig sein.

Bei der kostengünstigsten Zeichnung gelten daher Anforderungen an die Feinoberflächenbeschaffenheit nur dort, wo sie die Leistung des Teils beeinflussen.

YEESHINE TECHNOLOGY CO., LIMITED bietet CNC-Bearbeitung , CNC-Drehen, 5-Achsen-Bearbeitung, Rapid Prototyping und eine Reihe von Nachbearbeitungsdiensten für kundenspezifische Präzisionsteile. Oberflächenrauheit, Toleranz, Material, Geometrie und Endbearbeitungsanforderungen können vor der Produktion gemeinsam bewertet werden, um eine praktischere Bearbeitungsstrategie zu entwickeln.

FAQ

F: Was ist Ra bei der CNC-Bearbeitung?

A: Ra ist der arithmetische Mittelwert der Oberflächenrauheit, gemessen über ein definiertes Oberflächenprofil. Ein niedrigerer Ra-Wert weist im Allgemeinen auf eine glattere bearbeitete Oberfläche hin.

F: Was ist eine übliche Oberflächenbeschaffenheit bei der CNC-Bearbeitung?

A: Ra 3,2 μm ist eine gängige Bearbeitungsoberfläche für allgemeine Zwecke, während Ra 1,6 μm häufig für feinere Präzisions- oder Aussehensanforderungen ausgewählt wird. Die tatsächliche Leistungsfähigkeit hängt vom Prozess, dem Material und der Geometrie ab.

F: Ist Ra 1,6 besser als Ra 3,2?

A: Ra 1,6 μm ist glatter, aber nicht automatisch besser. Wenn Ra 3,2 μm bereits die Funktionsanforderung erfüllt, erhöht die Angabe von Ra 1,6 μm möglicherweise nur die Bearbeitungszeit und die Kosten.

F: Wann sollte ich Ra 0,8 μm angeben?

A: Ra 0,8 μm kann für ausgewählte Gleit-, Lager-, Dichtungs-, Präzisionspass- oder hochwertige sichtbare Oberflächen geeignet sein. Die genaue Anforderung sollte das komplette mechanische System widerspiegeln.

F: Erhöht ein niedrigerer Ra die CNC-Bearbeitungskosten?

A: Normalerweise ja. Niedrigere Ra-Werte erfordern möglicherweise langsamere Schlichtdurchgänge, zusätzliche Bearbeitung, Schleifen, Polieren, Spezialwerkzeuge oder mehr Inspektionen.

F: Ist Ra dasselbe wie Oberflächenbehandlung?

A: Nein. Ra misst die Oberflächenrauheit. Eloxieren, Polieren, Perlenstrahlen, Plattieren, Bürsten und Pulverbeschichten sind separate Endbearbeitungsprozesse, die das Aussehen oder die Oberflächeneigenschaften verändern.

F: Kann Perlenstrahlen ein glatteres Ra erzeugen?

A: Das Perlenstrahlen erzeugt hauptsächlich eine gleichmäßige matte Textur und keine extrem glatte Präzisionsoberfläche. Es wird üblicherweise eher für ein einheitliches Erscheinungsbild als für funktionelle Oberflächen mit niedrigem Ra verwendet.

F: Wie sollte Ra in einer CNC-Zeichnung angegeben werden?

A: Wenden Sie Ra-Anforderungen auf die spezifischen Oberflächen an, die sie benötigen, und berücksichtigen Sie dabei Material, Maßtoleranz, Oberflächenbehandlung und alle damit verbundenen Ebenheits- oder Inspektionsanforderungen.
