Formhohlraum: Typen, Unterschiede, Vorteile

Beim Spritzgießen ist der Formhohlraum der Kernraum, in den geschmolzener Kunststoff einfließt und das Endprodukt bildet. Unterschiedliche Kavitätenkonfigurationen dienen unterschiedlichen Produktionszielen – einzelne Kavitäten eignen sich beispielsweise ideal für kleine Chargen und hochpräzise Teile, während Formen mit mehreren Kavitäten für eine höhere Produktivität konzipiert sind. Jeder Typ variiert in der Formungseffizienz, der Dimensionskonsistenz und den Gesamtkosten. Das Verständnis dieser Unterschiede hilft Ingenieuren, das richtige Formendesign auszuwählen, die Produktqualität zu verbessern, Produktionszyklen zu verkürzen und Herstellungskosten zu optimieren.

Was ist ein Hohlraum im Schimmel?

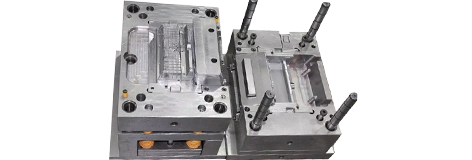

Beim Spritzgießen ist die Kavität der Innenraum der Form, in dem das Produkt geformt wird, und das Kernelement der Gestaltung der Formkavität. Seine Form wird durch die äußere Geometrie und die Strukturmerkmale des Produkts bestimmt. Geschmolzener Kunststoff wird unter hohem Druck in die Kavität eingespritzt, dann abgekühlt und verfestigt, um das endgültige Teil zu erzeugen. Der Hohlraum entsteht typischerweise durch die Kombination von Kern- und Hohlraumblöcken – oder durch die Verwendung von Einsätzen – und wird durch präzise Bearbeitung hergestellt, um Maßgenauigkeit und Oberflächenqualität sicherzustellen.

Die Erstellung eines Formhohlraums umfasst das Produktdesign, die Definition der Trennlinie, die Planung von Bearbeitungsvorgängen und die Anwendung von Prozessen wie CNC-Fräsen und EDM. Der fertige Hohlraum muss das Profil des Produkts genau nachbilden und gleichzeitig eine ordnungsgemäße Abdichtung, Entlüftung und einen Materialfluss gewährleisten. Eine gut gestaltete Kavität verbessert die Qualität der Teile, reduziert Fehler, verlängert die Lebensdauer der Form und verbessert die Gesamteffizienz der Produktion.

Wie funktioniert es?

Im Spritzgussverfahren ist der Formhohlraum das Herzstück des gesamten Fertigungsablaufs. Vom Moment des Eintritts des geschmolzenen Materials in die Kavität bis zur endgültigen Freigabe des Teils umfasst der Arbeitsablauf drei Hauptphasen: Einspritzen, Abkühlen und Auswerfen. Zunächst wird der Kunststoff in einen geschmolzenen Zustand erhitzt und unter hohem Druck durch Schmelzeinspritzung in den Hohlraum gefördert, sodass das Material die Form schnell füllen kann. Anschließend kühlt es ab und verfestigt sich in der Form, ein Schritt, der die Dimensionsstabilität bestimmt. Um Schrumpfung und Verformung zu reduzieren, sind die richtige Platzierung des Angusses, der richtige Haltedruck und ein effizientes Kühldesign unerlässlich.

Sobald das Teil vollständig geformt ist, öffnet sich die Form und das Auswurfsystem führt den Teileauswurf durch. Um ein Anhaften oder Beschädigen des Teils zu verhindern, wird die Kavitätsoberfläche oft poliert oder behandelt und es werden geeignete Entformungsschrägen und Entlüftungsstrukturen eingebaut. Mit der richtigen Prozesskontrolle und einem durchdachten Formendesign können häufig auftretende Probleme wie Einfallstellen, Verzug und Anhaften minimiert werden, wodurch eine gleichbleibende Produktqualität und ein gleichbleibendes Erscheinungsbild gewährleistet werden.

Art des Formhohlraums

Einzelformhohlraum

Eine Form mit nur einer Kavität (Single Mold Cavity) ist der einfachste Typ, bei dem nur ein Teil pro Einspritzzyklus hergestellt wird. Seine Struktur ist einfach und die Herstellungs- und Einrichtungskosten sind gering, wodurch es sich ideal für die Produktion von Kleinserien, hochpräzisen Teilen oder Prototypen eignet. Formen mit nur einer Kavität lassen sich im Hinblick auf Kühlung und Angussdesign leichter steuern; Der Schmelzeinspritzvorgang ist gleichmäßig und die Erstarrung ist stabil, wodurch Schrumpfung und Verzug wirksam reduziert werden. Beim Auswerfen erfolgt der Teileauswurf unkompliziert und sanft, wobei die Gefahr des Festklebens gering ist. Der Nachteil ist die begrenzte Leistung und die höheren Kosten pro Teil, aber es bleibt für die Produktvalidierung, Funktionstests oder die Herstellung hochpräziser Kleinbauteile von Vorteil.

Multiformhohlraum

Eine Form mit mehreren Kavitäten kann mehrere identische Teile in einem Zyklus herstellen und ist für die Massenproduktion geeignet, um die Kosten pro Einheit zu senken. Bei der Konstruktion von Formen mit mehreren Kavitäten ist es erforderlich, die Strömung und Kühlung jeder Kavität auszugleichen, um ungleichmäßige Schrumpfung oder Verformung zu verhindern. Effiziente Kühlsysteme und gut geplante Angussanordnungen sorgen für einheitliche Abmessungen und Oberflächenqualität aller Teile. In der Auswurfstufe werden in der Regel synchronisierte oder abgestufte Auswerfer eingesetzt, um alle Teile reibungslos zu entfernen. Obwohl der anfängliche Entwurf und die Testläufe komplex sind, verbessern Mehrkavitätenformen die Effizienz erheblich und senken die Produktionskosten bei der langfristigen Fertigung, sodass sie sich ideal für die Produktion in großem Maßstab eignen.

Familienformhohlraum

Mit einer Familienform (Family Mold Cavity) können in einem Zyklus mehrere unterschiedliche Teile hergestellt werden, die häufig für Bausätze oder Kombinationsprodukte verwendet werden. Bei der Konstruktion müssen die Größe, Schrumpfung und Auswurfrichtung jedes Teils berücksichtigt werden, um eine ausgewogene Schmelzeinspritzung zu gewährleisten und kurze Schüsse oder Verformungen zu vermeiden. Beim Auswerfen kommen in der Regel unabhängige Auswerferstifte oder ein stufenweises Auswerfen zum Einsatz, um alle Teile sicher und ohne Oberflächenbeschädigung zu entfernen. Familienformen sparen Montagezeit und Produktionszyklen, stellen jedoch höhere Anforderungen an Design, Kühlung und Entlüftung, was eine genaue Berechnung und Prüfung erfordert. Sie eignen sich für die Serienfertigung komplexer Bausätze oder mehrteiliger Baugruppen.

Der Unterschied zwischen Formen mit mehreren Kavitäten und Familienformen

Produktionsvolumen und Effizienz

Hinsichtlich des Produktionsvolumens und der Effizienz eignen sich Formen mit mehreren Kavitäten besser für eine stabile Produktion in großen Stückzahlen. Jede Kavität produziert das gleiche Teil, was konsistente Zykluszeiten und eine einfachere Automatisierung ermöglicht, was zu einem hohen Output und zuverlässiger Qualität führt. Im Gegensatz dazu produzieren Familienformen in einem einzigen Zyklus unterschiedliche Teile. Dies kann zwar die Wartezeit für die Montage verkürzen, Schwankungen bei den Teileanforderungen schränken jedoch häufig die Zyklusgeschwindigkeit und -effizienz ein. Daher eignen sich Familienformen besser für kleine bis mittlere Produktionsserien oder bausatzbasierte Produkte.

Design und Komplexität

Aus gestalterischer Sicht liegt der Schwerpunkt bei Formen mit mehreren Kavitäten hauptsächlich auf der Ausbalancierung der Angusskanäle und der Kühlung, sodass alle Kavitäten unter identischen Bedingungen funktionieren. Familienformen sind deutlich komplexer, da sie Unterschiede in der Teilegröße, Wandstärke, Schrumpfrate und Auswurfrichtung berücksichtigen müssen. Jede Instabilität in einem Teil kann sich auf die gesamte Form auswirken, was bedeutet, dass Familienformen eine umfassendere Designerfahrung und eine gründliche Validierung während der Entwicklung erfordern.

Werkzeugkosten

Was die Werkzeugkosten betrifft, erfordern Mehrkavitäten-Formen in der Regel eine höhere Anfangsinvestition, bei großen Produktionsmengen sinken die Kosten pro Teil jedoch schnell. Familienformen scheinen die Werkzeugkosten durch die Kombination mehrerer Teile in einer Form zu senken, ihre höhere Komplexität bei Design, Bearbeitung und Abstimmung erhöht jedoch häufig die Gesamtkosten und den Wartungsaufwand. Für die langfristige Massenproduktion sind Formen mit mehreren Kavitäten kostengünstiger, während Familienformen besser für Projekte mit festen Teilekombinationen und moderaten Volumina geeignet sind.

So bestimmen Sie die Anzahl der Hohlräume in einer Form

Lieferzeit

Die Lieferzeit ist einer der Schlüsselfaktoren bei der Entscheidung über die Anzahl der Kavitäten in einer Form. Durch eine höhere Anzahl an Kavitäten können mehr Teile pro Einspritzzyklus hergestellt werden, was dazu beiträgt, die gesamte Produktionszeit bei großen Aufträgen zu verkürzen. Allerdings verlängert sich durch die Erhöhung der Anzahl der Kavitäten auch die Werkzeugkonstruktions-, Herstellungs- und Testzeit, was zu einer längeren Vorbereitungszeit im Vorfeld führt. Wenn ein Projekt einen engen Zeitplan hat und einen schnellen Produktionsstart erfordert, kann die Wahl weniger Kavitäten – oder sogar einer Form mit nur einer Kavität – oft dazu führen, dass der Prozess schneller läuft. Für eine stabile, langfristige Produktion verbessern Formen mit mehreren Kavitäten die Effizienz im Laufe der Zeit und unterstützen besser konsistente Lieferpläne.

Qualität und Toleranz

Qualitäts- und Toleranzanforderungen haben einen direkten Einfluss auf die Kavitätsmenge. Hochpräzise Teile erfordern eine strenge Maßkontrolle und Konsistenz, und mit zunehmender Anzahl der Kavitäten wird es immer schwieriger, Angusskanäle, Kühlung und Prozessbedingungen auszubalancieren. Schon kleine Abweichungen können zu Maßunterschieden zwischen den Teilen führen. Bei Komponenten mit strengen Toleranzen oder hohen kosmetischen Standards tragen weniger Hohlräume zu einer besseren Kontrolle und einer höheren Ausbeute bei. Wenn die Teilegeometrie einfach ist und die Toleranzanforderungen weniger anspruchsvoll sind, kann eine höhere Anzahl an Kavitäten den Output steigern und gleichzeitig eine akzeptable Qualität beibehalten.

Kapazität der Spritzgießmaschine

Die Kapazität der Spritzgießmaschine ist eine entscheidende technische Einschränkung bei der Bestimmung der Anzahl der Kavitäten. Schließkraft, Schussgröße und Plastifizierkapazität müssen ausreichen, um alle Kavitäten gleichzeitig zu füllen. Eine übermäßige Anzahl von Kavitäten kann zu kurzen Schüssen, instabilem Druck oder ungleichmäßiger Kühlung führen und sich negativ auf die Teilequalität auswirken. Ein praktischer Ansatz besteht darin, das Teilegewicht, die projizierte Fläche und den erforderlichen Einspritzdruck auf der Grundlage der verfügbaren Maschine zu berechnen und dann eine mögliche maximale Anzahl von Kavitäten zu bestimmen. Die richtige Abstimmung des Formdesigns auf die Maschinenleistung gewährleistet eine stabile Produktion, höhere Effizienz und ein geringeres Betriebsrisiko.

Abschluss

Beim Spritzgießen wirkt sich die Wahl des Formhohlraums direkt auf die Produktqualität, die Produktionseffizienz und die Gesamtkosten aus. Die geeignete Hohlraumkonfiguration sollte durch gemeinsame Bewertung des Teiledesigns, der Toleranzanforderungen, des Produktionsvolumens und der Maschinenkapazität bestimmt werden. Formen mit einer Kavität bieten eine bessere Qualitätskontrolle, Formen mit mehreren Kavitäten unterstützen die Produktion in großem Maßstab und Familienformen eignen sich gut für die Herstellung aufeinander abgestimmter Teilesätze. Durch die sorgfältige Bewertung dieser Faktoren während der Entwurfsphase können Hersteller Risiken reduzieren und eine effizientere, stabilere Produktion erreichen, indem sie letztendlich die Formlösung auswählen, die ihren Projektanforderungen am besten entspricht.
