Metallinjektionsform (MIM) gegen Kunststoffeinspritzformung

Injection Moulding ist ein Eckpfeiler der modernen Fertigung und ermöglicht die Produktion präziser, hochvolumiger Komponenten für Branchen, die von Automobile bis medizinisch reichen. Innerhalb dieser breiten Kategorie sind plastische Injektionsform- und Metallinjektionsformteile (MIM) als zwei unterschiedliche Prozesse hervorgegangen, die jeweils auf bestimmte Material- und Anwendungsanforderungen zugeschnitten sind. Während das Kunststoff -Injektionsleisten für die Erzeugung von leichten, vielseitigen Kunststoff -Injektionsformteilen bekannt ist , zeichnen Sie sich mit hoher Festigkeit aus. Dieser Artikel befasst sich mit den Unterschieden zwischen MIM- und Kunststoffeinspritzform , untersucht deren Prozesse, Anwendungen, Vorteile und Einschränkungen, wobei der Schwerpunkt auf der Ausrichtung der Suchabsicht für Injektionsformungen und Kunststoffeinspritzform liegt . Durch die Einbeziehung datengesteuerter Vergleiche und der neuesten Trends möchten wir Herstellern und Ingenieuren einen umfassenden Leitfaden anbieten.

Mit dem globalen Markt für Injektionsformmaterialien im Wert von über 280 Milliarden US -Dollar im Jahr 2025 und voraussichtlich auf eine CAGR von 5,5% bis 2032 wachsen, ist das Verständnis der Nuancen dieser Prozesse von entscheidender Bedeutung. Unabhängig davon, ob es sich bei der Herstellung von Plastik -Injektionsformteilen für Konsumgüter oder komplizierten Metallteile für die Luft- und Raumfahrt um die richtige Auswahl der richtigen Injektionsformmethoden handelt, kann sich erheblich auf Kosten, Qualität und Leistung auswirken.

Überblick über die Injektionsformung

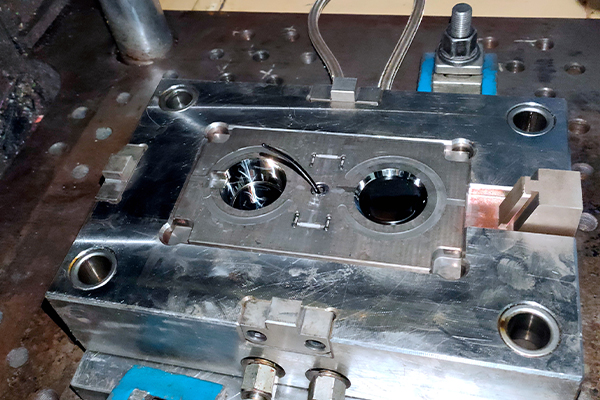

Injection Form ist ein Herstellungsprozess, bei dem geschmolzenes Material unter hohem Druck in eine Kunststoff -Injektionsform oder Metallform injiziert, abgekühlt und zu einem fertigen Teil verfestigt wird. Die Vielseitigkeit von Injektionsformungen macht es ideal für die Herstellung komplexer Geometrien mit engen Toleranzen, Servierindustrien wie Automobil-, Elektronik-, Medizin- und Konsumgütern. Kunststoffeinspritzformung verwendet typischerweise thermoplastische oder thermosetische Polymere, während MIM Metallpulver verwendet, die mit einem Ordner gemischt werden, um Metallkomponenten zu erzeugen.

Beide Prozesse haben einen ähnlichen Workflow: Materialvorbereitung, Injektion in eine Form, Kühlung und Auswurf. Die Materialien, Ausrüstungen und Nachbearbeitungsanforderungen unterscheiden sich jedoch erheblich und beeinflussen ihre Eignung für bestimmte Anwendungen. Im Folgenden untersuchen wir die Mechanik von MIM- und Kunststoffinjektionsformeln , gefolgt von einem detaillierten Vergleich der Entscheidungsfindung.

Was ist Plastikspritzform?

Kunststoffeinspritzformung ist das am weitesten verbreitete Injektionsformprozess , das 2025 etwa 70% des globalen Marktes für Injektionsformteile ausmacht . Es wird das Die Formen, die typischerweise aus Stahl oder Aluminium hergestellt werden, sind präzisionsgeführt, um Teile mit komplizierten Details und konsistente Qualität zu erstellen. Schmelzen von Polymergranulaten (z.

Prozessschritte in Kunststoffeinspritzformung

1. Materialvorbereitung : Polymerpellets werden getrocknet, um Feuchtigkeit zu entfernen und in den Trichter der Injektionsformmaschine zu versorgen.

2. Schmelzen : Eine Schraube im Lauf erhitzt und komprimiert die Pellets und verwandelt sie bei Temperaturen von 300–800 ° F in geschmolzene Kunststoff.

3. Injektion : Der geschmolzene Kunststoff wird bei Drücken von 10–30 MPa in die Kunststoffeinspritzform injiziert , wodurch die Formhöhle gefüllt wird.

4. Kühlung : Die von Wasserkanälen abgekühlte Form verfestigt den Plastik in 10–60 Sekunden je nach Teiledicke.

5. Ausstoß : Die Form öffnet sich und die Auswerferstifte füllen die fertigen Kunststoff -Injektionsformteile frei.

Anwendungen von plastischen Injektionsleisten

Kunststoffeinspritzformung wird verwendet, um Plastik -Injektionsformteile zu erzeugen .

• Automobil : Dashboards, Stoßstangen und Innenkomponenten.

• Elektronik : Gehäuse für Smartphones und Anschlüsse.

• Medizinische : Spritzen, chirurgische Werkzeuge und Gerätegehäuse.

• Konsumgüter : Spielzeug, Küchengeschirr und Verpackung.

Data Insight : Ein Branchenbericht 2025 zeigt, dass plastische Injektionsformteile 85% der plastischen Teilproduktion weltweit ausmachen, was auf die Kosteneffizienz und die Vielseitigkeit zurückzuführen ist.

Was ist Metallinjektionsform (MIM)?

In den 1970er Jahren entwickelte Metallinjektionsformteile (MIM) kombiniert die Prinzipien des Kunststoffinjektionsformels mit pulverisierter Metallurgie, um kleine, komplexe Metallteile zu produzieren. MIM verwendet einen Ausgangsmutter aus Fine Metallpulver (z. B. Edelstahl, Titan), gemischt mit einem thermoplastischen Bindemittel, der in eine Form, Debosd und Sintere injiziert wird, um eine hohe Festigkeit und Dichte zu erreichen.

Prozessschritte im Metallinjektionsforming

1. Vorbereitung auf das Ausgangsmaterial : Metallpulver (60–70% nach Volumen) wird mit einem Bindemittel (z. B. Wachs oder Polypropylen) gemischt, um einen fließbaren Ausgangsmaterial zu erzeugen.

2. Injektion : Der Ausgangsmaterial wird erhitzt (300–400 ° F) und in eine Form injiziert, ähnlich einer plastischen Injektionsform , wobei ein 'grünes Teil' bildet. '

3. Debinding : Der Ordner wird über Lösungsmittel, Katalysatoren oder thermische Prozesse entfernt, sodass ein poröser 'brauner Teil' bleibt. '

4. Sintern : Der braune Teil wird in einem Ofen (bis zu 2.500 ° F) erhitzt, um Metallpartikel zu verschmelzen, was zu einem dichten, starken Teil führt, der um 15–30%schrumpft.

Anwendungen von Metallinjektionsformeln

MIM ist ideal, um kleine, komplizierte Metallteile zu produzieren, für:

• Luft- und Raumfahrt : Motorkomponenten und Sicherheitsgurtmechanismen.

• Medizinische : chirurgische Instrumente und Zahnimplantate.

• Elektronik : Smartphone -Rahmen und Kameratklammern.

• Automobil : Zahnräder und Kraftstoffinjektorendüsen.

Data Insight : MIM -Teile wiegen in der Regel 15 bis 20 Gramm mit einem Marktanteil von 3,8 Milliarden US -Dollar im Jahr 2025 und wachsen aufgrund der Nachfrage nach Präzisionskomponenten mit einer CAGR von 11,2%.

Schlüsselunterschiede zwischen MIM- und Kunststoffeinspritzformung

Während sowohl MIM- als auch plastische Injektionsformteile auf Injektionsformprinzipien angewiesen sind , sind ihre Unterschiede in Materialien, Prozessen und Anwendungen signifikant. Im Folgenden vergleichen wir sie über kritische Attribute hinweg, um ihre Stärken und Einschränkungen hervorzuheben.

Vergleichstabelle: MIM gegen Kunststoffeinspritzformung

Data Insight : Eine Studie 2025 ergab, dass der mehrstufige Prozess von MIM die Produktionszeit um 20 bis 30% im Vergleich zu plastischen Injektionsleisten erhöht . Die Fähigkeit, mit hohem MelT-Temperatur-Metalle zu handhaben, macht es jedoch für bestimmte Anwendungen unverzichtbar.

Detaillierter Vergleich

1. Materialien :

• MIM : Verwendet Metallpulver, einschließlich Edelstahl, Titan und Superalloys, wobei hohe, korrosionsbeständige Teile für anspruchsvolle Anwendungen wie medizinische Implantate ermöglicht werden.

• Kunststoffeinspritzformung : Setzt Polymere wie ABS und Nylon ein, die leicht und kostengünstig, aber weniger langlebig sind als Metalle. Füllstoffe (z. B. Glasfasern) können die Festigkeit für Kunststoff -Injektionsformteile verbessern.

2. Teilkomplexität und Größe :

• MIM : Excels bei der Herstellung kleiner, komplizierter Teile mit dünnen Wänden (nur 0,1 mm), ideal für komplexe Geometrien in Elektronik und Luft- und Raumfahrt.

• Kunststoffeinspritzformung : Geeignet für einen breiteren Bereich von Größen, von kleinen Anschlüssen bis zu großen Automobilplatten, aber mit ultradünnen Wänden unter 0,5 mm.

3. Toleranzen und Präzision :

• MIM : bietet strengere Toleranzen (± 0,002 '), die für Präzisionskomponenten in der medizinischen und in der Luft- und Raumfahrtindustrie entscheidend sind.

• Kunststoffeinspritzformung : Liefert mäßige Toleranzen (± 0,005 '), die für die meisten plastischen Injektionsformteile, jedoch weniger präzise als MIM ausreicht.

4. Prozesskomplexität :

• MIM : Erfordert mehrere Schritte (Injektion, Debidierung, Sintern), die Komplexität und Kosten erhöht, aber einzigartige Materialeigenschaften ermöglichen.

• Kunststoffeinspritzformung : Ein einfacheres, einstufiger Prozess verkürzt die Produktionszeit und -kosten und sorgt für ideale für hochvolumige Kunststoff-Injektionsformteile ideal.

5. Kostenüberlegungen :

• MIM : höhere Werkzeug- und Materialkosten, wobei Formen aufgrund der abrasiven Natur von Metallpulvern um 20–50% mehr als für Kunststoffeinspritzform kostet.

• Kunststoffeinspritzformung : niedrigere Material- und Arbeitskosten, wobei Kunststoffharze 5 bis 10 -mal billiger sind als Metallpulver.

Liste: Faktoren beeinflussen die Prozessauswahl

1. Materialbedarf (Metall gegen Kunststoff).

2. Teilgröße und Komplexität.

3. Produktionsvolumen und Budget.

4. Toleranz- und Festigkeitsspezifikationen.

5. Branchenspezifische Standards (z. B. Biokompatibilität für medizinische).

Vor- und Nachteile

Metallinjektionsform (MIM)

Vorteile :

• Erzeugt hochfeste, langlebige Metallteile für anspruchsvolle Anwendungen.

• Ermöglicht komplexe Geometrien und dünne Wände (0,1–3 mm).

• Unterstützt eine breite Palette von Materialien, einschließlich hoher Melzen-Temperaturlegierungen.

• Hohe Präzision mit Toleranzen von ± 0,002 '.

Nachteile :

• Hohe Werkzeugkosten (10.000 bis 50.000 US -Dollar) und Schimmelpilzverschleiß aufgrund von Schleifmetallpulvern.

• Mehrstufiger Prozess erhöht die Produktionszeit und -kosten.

• Eine signifikante Schrumpfung (15–30%) erfordert eine präzise Schimmelpilzdesign.

• Begrenzt auf kleine Teile (<50 g), die Anwendungen einschränken.

Plastikspritzformung

Vorteile :

• Kosteneffektiv für die Produktion von Kunststoffeinspritzguss-Teilen mit hoher Volumen.

• Vielseitige materielle Vielseitigkeit, mit Polymeren, die auf Flexibilität, Festigkeit oder Isolierung zugeschnitten sind.

• Einfacherer Prozess reduziert die Vorlaufzeiten (2–4 Wochen für die Schimmelpilzproduktion).

• Geeignet für große Teile, bis zu 10 kg, für Automobil- und Verbraucheranwendungen.

Nachteile :

• Niedrigere Festigkeit im Vergleich zu Metallteilen und begrenzte Verwendung in Hochstressumgebungen.

• Mäßige Toleranzen (± 0,005 ') erfüllen für einige Branchen möglicherweise die Präzisionsanforderungen nicht.

• Umweltprobleme aufgrund von Plastikmüll, obwohl sich das Recycling verbessert.

• Schimmelpilzverarbeitung häufig für ästhetische Kunststoffeinspritzgussteile erforderlich.

Data Insight : In einem Umweltbericht von 2025 wurde festgestellt, dass plastische Injektionsformteile 15% weniger Abfall als MIM aufgrund recycelbarer Thermoplastik erzeugen und sich an Nachhaltigkeitstrends ausrichten.

Neueste Trends beim Spritzguss

Die Injektionsformindustrie entwickelt sich schnell weiter, was auf technologische Fortschritte und Nachhaltigkeitsanforderungen zurückzuführen ist. Diese Trends beeinflussen sowohl MIM- als auch plastische Injektionsformung und beeinflussen die Defektprävention und die Prozesseffizienz.

1. Intelligente Formsysteme :

• IoT-fähige Kunststoffeinspritzformen und Mimformen überwachen die Temperatur, den Druck und die Zykluszeit in Echtzeit und reduzieren Defekte wie Blitz und kurze Aufnahmen um bis zu 65% (2025 Branchendaten).

• Beispiel: Die Vorhersagewartung in Kunststoffeinspritzformteilen erstreckt sich um 20–30%.

2. Nachhaltige Materialien :

• Plastische Injektionsformung verwendet zunehmend biologisch abbaubare Polymere und recycelte Kunststoffe, wodurch die Umweltauswirkungen bei Konsumgüteranwendungen um 25% verringert werden.

• MIM untersucht umweltfreundliche Bindemittel, um die Emissionen während des Debidierens und Sinterns zu minimieren.

3. Micro-Injektionsformung :

• Sowohl MIM- als auch Kunststoff-Injektionsformteile nehmen Mikromolding für winzige Komponenten in medizinischer und elektronischer Angaben ein, wobei MIM aufgrund seiner Präzision für Metallteile führt.

4. Automatisierung und KI :

• AI-gesteuerte Defekt-Detektionssysteme bei Injektionsformeln Identifizieren Sie Probleme wie Durchflusslinien und Schweißlinien mit 95% Genauigkeit und verbessern die Qualitätskontrolle für Kunststoff-Injektionsformteile.

Liste: aufkommende Technologien beim Injektionsforming

1. Echtzeit-Prozessüberwachung mit IoT-Sensoren.

2. AI-basierte Defekterkennung und Korrektur.

3. Erweiterte Simulationssoftware zur Formoptimierung.

4. Nachhaltige Materialintegration für umweltfreundliche Produktion.

Anwendungen in Branchen

Metallinjektionsform (MIM)

• Luft- und Raumfahrt : Leichte, hochfeste Teile wie Turbinenklingen, wobei das MIM-Gewicht im Vergleich zur herkömmlichen Bearbeitung um 15–20% verringert wird.

• Medizinisch : Biokompatible Komponenten wie kieferorthopädische Klammern, wobei die Präzision von MIM Toleranzen von ± 0,002 'gewährleistet.

• Elektronik : Miniaturverbinder und Rahmen, wobei MIM eine Wandstärke von 0,1 mm für kompakte Konstruktionen ermöglicht.

• Automobil : Kleine Zahnräder und Düsen, bei denen die Haltbarkeit von MIM hohe Temperaturen und Verschleiß standhält.

Plastikspritzformung

• Automobil : Große, leichte Kunststoff -Injektionsformteile wie Stoßstangen, die das Fahrzeuggewicht im Vergleich zu Metallalternativen um 10–15% reduzieren.

• Konsumgüter : Ästhetische Produkte wie Küchengeschirr, bei denen Kunststoff -Injektionsformteile lebhafte Farben und Texturen bieten.

• Medizinisch : Einwegspritzen und Gerätegehäuse mit Kunststoffeinspritzform , um eine kostengünstige Produktion mit hoher Volumen zu gewährleisten.

• Elektronik : Isoliergehäuse für Leiterplatten und Nutzung der Vielseitigkeit von Kunststoffeinspritzformungen mit gefüllten Polymeren.

Vergleichstabelle: Branchenanwendungen

Auswahl zwischen MIM- und Kunststoffeinspritzformung

Die Auswahl zwischen MIM- und Kunststoffeinspritzformung hängt von den Projektanforderungen ab, einschließlich Material, Teilgröße, Volumen und Budget. Im Folgenden finden Sie Richtlinien zur Unterstützung der Entscheidungsfindung:

• Wählen Sie MIM, wenn :

• Es sind hochfeste, langlebige Metallteile erforderlich.

• Teile sind klein (<50 g) mit komplexen Geometrien oder dünnen Wänden.

• Die Anwendungen erfordern eine hohe Präzision (± 0,002 ') und Korrosionsbeständigkeit.

• Beispiele: Medizinische Implantate, Luft- und Raumfahrtkomponenten.

• Wählen Sie Plastikeinspritzform, wenn :

• Leichte, kostengünstige Kunststoff-Injektionsformteile sind erforderlich.

• Die Teile reichen von klein bis groß (bis zu 10 kg) mit mäßigen Toleranzen.

• Die Produktion mit hoher Volumen ist kritisch und die Vielseitigkeit von Plastik ist vorteilhaft.

• Beispiele: Kfz -Innenausstattung, Verbraucherverpackung.

Data Insight : Eine Umfrage von 2025 ergab, dass 60% der Hersteller plastische Injektionsformungen für kostenorientierte Projekte wählen, während 35% MIM für Präzisions- und Festigkeitsanforderungen entscheiden.

Behandeln gemeinsamer Mängel bei Injektionsformeln

Sowohl MIM- als auch plastische Injektionsformmodellate ähnliche Injektionsformfehler wie Blitz, kurze Schüsse und Spülenspuren, aber ihre Ursachen und Vorbeugung unterscheiden sich aufgrund von Materialeigenschaften.

• Blitz :

• MIM : verursacht durch hohen Injektionsdruck und abgenutzte Formen; verhindert, indem die Klemmkraft um 10–15 Tonnen erhöht wird.

• Kunststoffeinspritzformung : Ergebnisse aus übermäßigem Druck; gemindert durch Reduzierung des Injektionsdrucks um 5–10%.

• Kurze Aufnahmen :

• MIM : Aufgrund der hohen Ausgangsviskosität; angesprochen durch Erhöhen des Injektionsvolumens um 5–10%.

• Kunststoffeinspritzformung : verursacht durch unzureichendes Materialfluss; verhindert, indem Tore um 0,5–1 mm verbreitert werden.

• Waschbecken Marken :

• MIM : in dicken Abschnitten auftreten; Reduziert durch Verlängerung der Kühlzeit um 5–10 Sekunden.

• Kunststoffeinspritzformung : häufig in dickeren Kunststoffeinspritzformteilen ; gemindert durch Reduzierung der Wanddicke auf 2–3 mm.

Liste: Defektpräventionsstrategien

1. Einspritzdruck und Geschwindigkeit für den Materialtyp optimieren.

2. Gewährleisten Sie eine gleichmäßige Wandstärke in Kunststoffeinspritzform oder Mimform.

3. Regelmäßige Schimmelpilzwartung, um Verschleiß und Blitz zu vermeiden.

4. Verwenden Sie Simulationssoftware, um Defekte vorherzusagen und zu adressieren.

Abschluss

Injektionsformteile bleibt ein lebenswichtiger Herstellungsprozess, wobei Plastikinjektionsform und Metallinjektionsform (MIM) unterschiedliche und dennoch komplementäre Rollen bedienen. Plastikinjektionsformteile zeichnen sich bei der Herstellung von kostengünstigen, vielseitigen Kunststoff-Injektionsformteilen für hochvolumige Anwendungen aus, während MIM hohe, Präzisionsmetallkomponenten für spezielle Industrien liefert. Durch das Verständnis ihrer Unterschiede in Materialien, Prozessen und Anwendungen können Hersteller fundierte Entscheidungen treffen, um Qualität und Kosten zu optimieren.

Wenn sich die Injektionsformung mit intelligenten Systemen, nachhaltigen Materialien und Mikrokrautstücken entwickelt, werden sowohl MIM- als auch Kunststoff-Injektionsformen weiterhin Innovation vorantreiben. davon Unabhängig ​ ​.
