Wie lange dauert es, eine Injektionsform zu machen?

Die Herstellungszeit für Injektionsformen variiert je nach einer Reihe von Faktoren und dauert normalerweise von einigen Wochen bis einige Monate. Die Produktionszeit für die Herstellung von Injektionen wird durch Faktoren wie die Komplexität der Form, ihre Größe, die Entwurfsanforderungen und die Materialauswahl beeinflusst. Einfache Formen, oft Einzelklavität und strukturell grundlegend, können in 4 bis 5 Wochen unter Verwendung moderner Bearbeitungsgeräte wie CNC und EDM abgeschlossen werden. Komplexe Formen wie solche mit Multi-Cavities, Präzisionsstrukturen und konturierten Läufer-Konstruktionen erfordern aufgrund erhöhter Verarbeitungsschritte und potenziellen Schimmelpilzversuche und Anpassungen längere Produktionszeiten. Darüber hinaus verlängert die Verwendung von H13-Stahl mit H13 die Verarbeitungszeit, da eine feinere Bearbeitung und Wärmebehandlung erforderlich ist. Darüber hinaus beeinflussen die Verarbeitungstechnologie, die Fertigungsausrüstung und die Fabrikproduktionsplanung auch die Herstellung von Schimmelpilzen. Angemessene Produktionsplanung und effiziente Herstellungsprozesse können die Zykluszeit verkürzen und die Produktionseffizienz verbessern.

Der Prozess der Herstellung einer Injektionsform

Der Injektionsformprozess umfasst eine Reihe wichtiger Schritte, um die Genauigkeit und Haltbarkeit der Form sicherzustellen. Erstens ist die Form auf der Grundlage der Produktanforderungen ausgelegt, die die Struktur, die Abmessungen und das Kühlsystem ermittelt. Als nächstes werden die Materialauswahl und -bearbeitung unter Verwendung von CNC -Bearbeitung, EDM und anderen Technologien durchgeführt, um die Kernkomponenten der Form herzustellen. Dann werden Versammlungen und Debuggen durchgeführt; Standardkomponenten wie Führungsstifte und Federn werden installiert und Testläufe werden durchgeführt, um die Teilanpassung und die Produktionsleistung zu überprüfen. Schließlich werden die Anpassungen der Oberflächenbehandlung und Optimierungsanpassungen abgeschlossen, um sicherzustellen, dass die Form die Produktionsanforderungen entspricht und die Produktivität und Lebensdauer verbessert.

Prozessanalyse von Kunststoffprodukten

• Plastische Produktanalyse

Während der Phase der plastischen Produktanalyse müssen die Ingenieure die dimensionale Genauigkeit, die Gleichmäßigkeit der Wandstärke, die strukturelle Festigkeit und die Betriebsumgebung des Produkts bewerten, um sicherzustellen, dass das Endprodukt den Funktions- und Qualitätsanforderungen entspricht. Die Materialeigenschaften, einschließlich Wärme- und Aufprallwiderstand und Schrumpfung, werden ebenfalls als Optimierung der Entwurfslösung in Betracht gezogen. Diese Analyse hilft, Produktionsfehlern wie Verzerrungen, Schrumpfmarken oder Schweißmarken zu reduzieren und die Effizienz von Schimmelpilzherstellung und Produktkonsistenz zu verbessern.

• Schritte zur Erstellung einer Injektionsform

Die Herstellung einer Injektionsform beinhaltet typischerweise mehrere wichtige Schritte. Erstens wird basierend auf den Ergebnissen der Produktanalyse eine ordnungsgemäße Schimmelpilzstruktur unter Berücksichtigung von Gate -Standorten, Kühlsystemen und Freisetzungsmechanismen entworfen. Als nächstes werden die Formkomponenten während der Schimmelbearbeitungsstufe unter Verwendung von CNC -Bearbeitung, elektrischer Entladungsbearbeitung (EDM) und anderen Prozessen genau hergestellt und dann poliert und zusammengebaut. Schließlich wird eine Schimmelpilzprüfung durchgeführt, um die Formparameter anzupassen, um die Formqualität zu optimieren und sicherzustellen, dass die dimensionale Genauigkeit und Oberflächenqualität des Endprodukts den Anforderungen entspricht.

Schimmelstruktur Design

Das Design der Formstruktur ist die wichtigste Verbindung, um die Qualität der Kunststoffprodukte und die Produktionseffizienz zu gewährleisten. Es muss sich an Prinzipien der Injektionsformgestaltung halten. Eine gut gestaltete Schimmelpilzstruktur sollte eine gute Festigkeit, Verschleißfestigkeit und Präzision aufweisen und die Läufer, das Gate, die Entlüftungs- und Kühlsysteme optimieren, um einheitliches Füllen, schnelle Abkühlung und ein reibungsloses Auswurf zu gewährleisten. Das wissenschaftliche Design minimiert Defekte wie Verzögerungen, Waschbecken und Schweißlinien, wodurch die Formstabilität verbessert wird. Die Verwendung von Schimmelpilzmaterialien mit hoher thermischer Leitfähigkeit und Haltbarkeit verlängert die Lebensdauer der Schimmelpilze, senkt die Wartungskosten und steigert die Gesamtproduktivität.

Bestimmen Sie das Formmaterial und wählen Sie Standardteile aus

Auswahl der Formmaterial und Standardkomponenten sind unerlässlich, um die Lebensdauer und Produktivität der Form zu verbessern. Schimmelpilzmaterialien sollten basierend auf den Produktanforderungen, dem Produktionsvolumen und den Kosten ausgewählt werden. Zu den allgemeinen Materialien gehören: P20, geeignet für PP/ABS, die gemeinsame Kunststoffe in kleiner bis mittelgroßer Chargenproduktion geeignet sind; und H13 aufgrund seiner hohen Hitze- und Verschleißfestigkeit, die für PC/Peek-Hochtemperaturplastik in der Massenproduktion geeignet ist. Zusätzlich kann Nitriding oder Chrom, das die Formmaterialoberfläche verchromt, die Verschleißfestigkeit weiter verbessern.

Darüber hinaus ist die Auswahl geeigneter Standard -Formkomponenten wie Führungsstiften, Federn und Kühlsystemen von entscheidender Bedeutung. Der Kauf von Standard-Formbasis reduziert die nicht standardmäßige Teiledesign- und Verarbeitungszeit und verkürzt den Produktionszyklus. In der Massenproduktion sind Standardteile kostengünstiger als benutzerdefinierte Teile und leichter zu ersetzen und die Ausfallzeiten zu minimieren. Beispielsweise verwenden Niedrigkomplex-Formen häufig P20-Stahl- und Standardformbasen.

Teileverarbeitung und Schimmelpilzbaugruppe

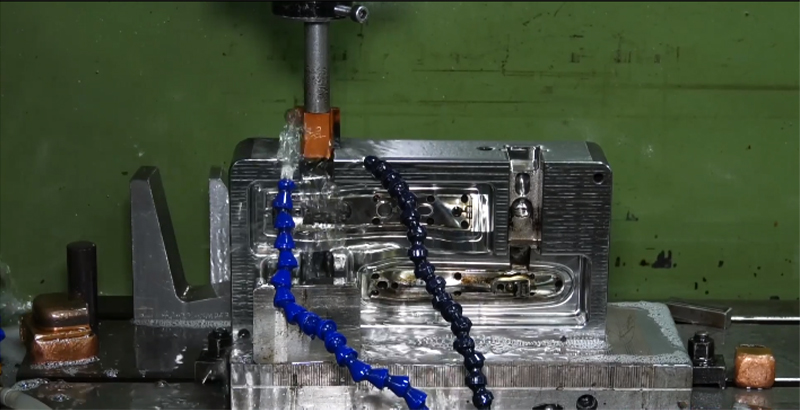

Die Verarbeitung von Schimmelpilzen und Schimmelpilzbaugruppen sind der Schlüssel zur Gewährleistung der Qualität und Genauigkeit von Schimmelpilz. Erstens werden die Kernteile der Form genau unter Verwendung von CNC -Mahlen, Drehen, Schleifen und EDM -Prozessen bearbeitet, um genaue Abmessungen zu gewährleisten. Anschließend werden die bearbeiteten Teile durch Löschen und Temperieren mit Hitze behandelt, um die Härte und den Verschleißfestigkeit zu verbessern. Während der Schimmelpilzbaugruppe montieren die Ingenieure akribisch Komponenten wie Kerne, Hohlräume, Leitmechanismen und Kühlsysteme und führen Debugging mit rotem Pigment durch, um die Teilungslinie und das Klemmspalt zu überprüfen. Schließlich wird die Leistung der Form durch Testläufe getestet, um ihre Stabilität und Produktivität zu gewährleisten.

Schimmelpilze

Schimmelpilzversuche sind ein wichtiger Bestandteil der Schimmelpilzherstellung, die zur Überprüfung von Formgestaltung und Produktionsprozessen, Parameteranpassungen und Defektprüfungen verwendet werden. Während der Schimmelpilzversuche wird zunächst die Form installiert und die Parameter der Injektionsformmaschine eingestellt, z. B. Fassemperatur, Schimmelpilztemperatur, Einspritzdruck, Haltedruck und Einspritzgeschwindigkeit. Anschließend werden Versuchsläufe durchgeführt, um die Formqualität der Kunststoffprodukte zu beobachten und auf Fehler wie Blitz, Schrumpfung, Blasen, Schweißlinien, Verzerrungen und andere Mängel zu suchen. Wenn Defekte gefunden werden, müssen die Formstruktur oder die Prozessparameter angepasst werden, und dieser Prozess erfordert mehrere Anpassungen. Versuchsaufläufe können 3-5 Zyklen beinhalten, wobei jedes Mal unterschiedliche Parameter verwendet werden, wobei die Software für Formflussanalyse zur Optimierung unterstützt wird. Erfolgreiche Testläufe sorgen für eine stabile Massenproduktion, verbessern die Produktqualität und senken die anschließenden Wartungs- und Anpassungskosten.

Zusammenfassung der Faktoren, die die Herstellungszeit der Form beeinflussen

Es gibt viele Faktoren, die die Dauer der Herstellung von Kunststoffeinspritztemperaturen beeinflussen, einschließlich der Entwurfskomplexität, der Materialauswahl, der Verarbeitungstechnologie und der Produktionsplanung. Beispielsweise erhöht die Entwurfskomplexität von Multi-Cavity-, Slider und Special Cooling Systems die Zeit, ebenso wie andere Konstruktionsfaktoren, wie die Komplexität der Teilungsoberfläche oder das Design des Entlüftungssystems. Die Materialauswahl umfasst zusätzlich zu den oben genannten P20- und H13-Stählen sowie Unterschiede in den Wärmebehandlungszeiten vorgehärtete und korrosionsresistente Stähle. Bearbeitungsverfahrensfaktoren umfassen den Einfluss verschiedener Stadien von CNC, EDM und Polieren, wie z. In Bezug auf die Produktionsplanung gehören zusätzlich zum Produktionsplan der Fabrik die Überlegungen zu Material- oder Standard -Teile -Vorlaufzeiten.
