Wie viel kostet eine Kompressionsform?

Einführung in Kompressionsformkosten

Kompressionsformen sind eine der ältesten Kunststoffherstellungsmethoden. Es dient weiterhin verschiedene Branchen, die langlebige, hochfeste geformte Teile benötigen. Viele Unternehmen stellen jedoch immer noch die wesentliche Frage: Wie viel kostet eine Kompressionsform? Dieser Artikel enthält eine eingehende Antwort. Es untersucht die mehrfachen Kostenfaktoren , Designvariablen und die Produktionsinstrumente von Kompressionsformen.

Egal, ob Sie sich in Automobil, Luft- und Raumfahrt, Konsumgüter oder industrielle Fertigung befinden, die Kosten für Kompressionsformen zu verstehen, ist der Schlüssel zum Verwalten von Budgets und Zeitplänen. Die Kosten können dramatisch variieren-von einigen hundert Dollar für einen Prototyp bis hin zu Zehntausenden für hochvolumige Produktionstools mit hoher Präzision.

Dieser Leitfaden deckt reale Kostenszenarien, Fertigungstechnologien und materielle Überlegungen ab und hilft Ihnen dabei, kosteneffiziente Entscheidungen für Ihr nächstes Projekt zu treffen.

Verstehen, was für eine Kompressionsform ist

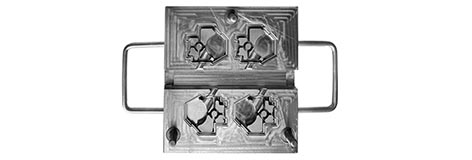

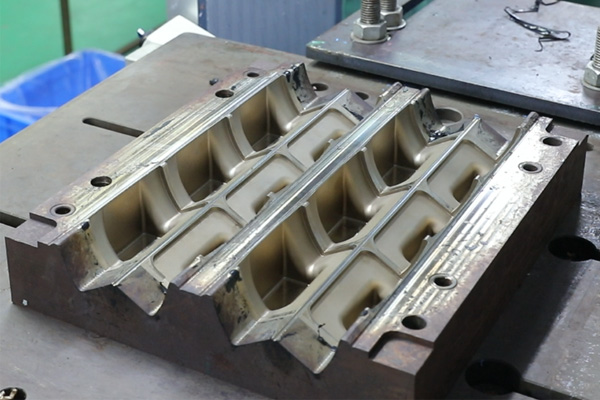

Eine Kompressionsform besteht aus einem zweiteiligen Hohlraum, der im Kompressionsprozess verwendet wird . Vorgewärmtes Material (oft Thermosets oder Gummi) wird in den offenen Hohlraum gegeben. Die Form schließt dann, wodurch Druck und Wärme ausübt und das Material in die endgültige Teilform bildet und in die endgültige Teilform heilt.

Dieser Vorgang ist ideal für sperrige oder dickwandige Teile. Es ist weniger automatisiert als die Injektionsform, aber für die Produktion kleiner bis mittlerer Volumen, größere Teile oder bei Verwendung flexibler Materialien kostengünstiger.

Durchschnittliche Kostenumschläge einer Kompressionsform

HINWEIS: Dies sind Baseballfiguren. Die Kosten hängen von Größe, Teilgeometrie, Hohlräumen und Finish -Anforderungen ab.

Die wichtigsten Kosten für die Kompressionsformpreise für Kompressionsform

1. Schimmelpilzgröße und Komplexität

Größere Formen erfordern mehr Material, Bearbeitungszeit und Pressekapazität. Komplexe Geometrien mit feinen Toleranzen oder Unterschnitten erhöhen die Komplexität der Werkzeuge. Die Kompressionsformen mit mehreren Geräten kosten aufgrund der Präzisionsanforderungen und der Duplikation mehr als Einzelkavantieformen.

2. Material der Form

• Aluminium : Einfach zu maschinell, billiger im Voraus, am besten für die Verwendung mit mittlerem Volumen.

• Werkzeugstahl (P20, H13 usw.) : teurer, unterstützt jedoch hohe Verschleiß und Wärmefestigkeit.

• Epoxid-/Verbundformen : Nützlich für Prototyping oder große, niedrige Druckkomponenten.

3. Oberflächenfinish und Toleranzen

Formen mit polierten Oberflächen oder engen dimensionalen Toleranzen erfordern zusätzliche Bearbeitung und Nachbearbeitung, wodurch die Gesamtkosten erhöht werden.

4. Produktionsvolumenziele

Die Schimmelpilze beeinflusst die Kosten pro Teil. Für kurze Läufe (<1.000 Teile) kann eine Aluminiumform ausreichen. Für hohe Volumina (> 100.000 Teile) ist die Investition in Werkzeugstahlkompressionsformen gerechtfertigt.

5. Schimmeldesign- und technische Dienstleistungen

Das Entwerfen einer Form erfordert häufig CAD -Modellierung, Durchflussanalyse und DFM -Anpassungen. Die technischen Konstruktionskosten liegen zwischen 500 und 5.000 US -Dollar, je nach Komplexität der Teil.

Kompressionsform gegen Injektionsformkostenvergleich

Kompressionsformen kosten in der Regel 40% –60% weniger als Injektionsformen für ähnliche Anwendungen. Der Kompromiss umfasst jedoch längere Zykluszeiten und höhere Arbeitskräfte.

Kostenfaktoren, die durch Produktionsstufe erklärt werden

Schimmelherstellung

• Design : CAD -Modellerstellung, DFM -Überprüfungen.

• Bearbeitung : CNC- oder EDM -Bearbeitung, um Hohlräume zu schnitzen.

• Baugruppe : Zusammenstöße oder Klemmschimmelplatten zusammen.

• Testen : Die Formstudie läuft zu Feinabstimmungsparametern.

Produktionskosten pro Teil

• Materialbelastung : Vorgemachte Leerzeichen, die manuell platziert haben.

• Drücken : Wärme + Druck angelegt.

• Kühlung : Länger als Injektionsform.

• De-Molding : Manuelles Extraktion, Trimmenblitz.

Die Form selbst könnte 5.000 US-Dollar kosten, aber Arbeitskräfte, Zykluszeit und Nachbearbeitung beeinflussen die Gesamtteilkosten.

So schätzen Sie die Gesamtkosten pro Teil ab

Hier ist ein Beispiel für die Berechnung der Kosten für Kompressionsform:

Wenn Sie auf mehr als 20.000 Teile skalieren, sinkt die Kompressionsform pro Einheit dramatisch.

So reduzieren Sie die Kosten für Kompressionsformkosten

• Vereinfachen Sie das Design : Beseitigen Sie unnötige Teilfunktionen.

• Verwenden Sie Aluminium : ideal für mittlere Läufe und schnellere Bearbeitung.

• Grenzhöhlen : Multi-Cavity-Formen erhöhen die Komplexität.

• Wenden Sie DFM -Prinzipien an : Design für Herstellbarkeitskürzungen Nacharbeiten und Schrott.

• Prototyp mit 3D -Druck : Testanpassung/Form, bevor Sie in die endgültigen Werkzeuge investieren.

Wann ist Kompressionsform die richtige Wahl?

Wählen Sie Kompressionsformteile , wenn:

• Sie machen große, einfache Gummi- oder Plastikteile.

• Materialabfälle müssen minimiert werden.

• Der Teil ist dickwandig oder schwerwiegend.

• Sie produzieren 1.000 bis 20.000 Einheiten.

• Niedrigere Werkzeugkosten sind Ihre Priorität.

Gemeinsame Anwendungen:

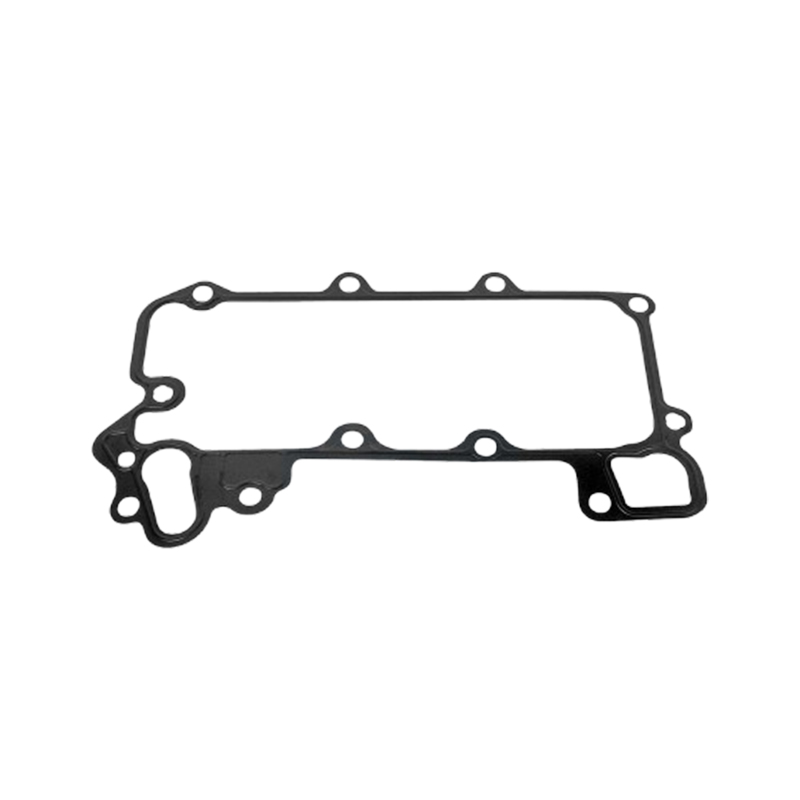

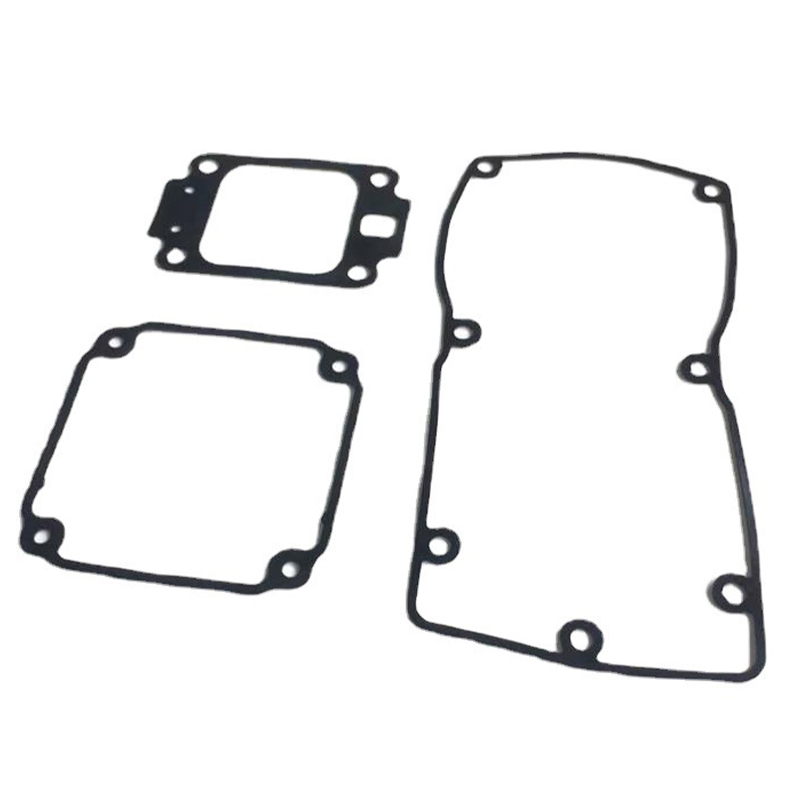

• Kfz -Stoßstangen, Dichtungen

• Gerätegehäuse

• Schuhe Sohlen

• Elektrische Isolatoren

• Luft- und Raumfahrtsiegel

Kompressionsformentrends und -technologien im Jahr 2025

• Nachhaltige Materialien : Biokomposit -Blätter mit SMC/BMC verwendet.

• Smart Formen : Sensoren für Druck, Temperatur und Zyklusüberwachung.

• KI im Schimmelpilzdesign : Vorhersagen von Mängel, optimieren Flusswege.

• Hybridformen : Kombinieren von 3D -gedruckten Einsätzen und Stahlgehäusen.

• Vertikale Formmaschinen : Sparen Sie Fußabdruck, zunehmende Zugänglichkeit.

Diese Innovationen wirken sich sowohl auf die Kompressionsformkosten als auch ihre Fähigkeiten aus.

Endgültige Gedanken: Ist das Kompressionsformung kostengünstig?

Absolut- Kompressionsformen sind für die mittelgroße Produktion kostengünstig. Sie bieten niedrige Eintrittskosten, verarbeiten dicke und flexible Materialien und reduzieren die Komplexität der Werkzeuge. Obwohl sie langsamer als das Injektionsform ist, macht ihre Fähigkeit, starke, langlebige Teile zu niedrigen Werkzeugen zu formen, sie sehr wettbewerbsfähig.

Durch die Analyse Ihrer Produktgröße, Ihres Materialiens, Ihrer Geometrie und Ihrer Volumen können Sie feststellen, ob das Kompressionsformen die richtige Passform ist.

Wenn Sie in Betracht ziehen, arbeiten Sie mit einem seriösen Schimmelpilzhersteller zusammen, der Sie effizient durch Design, Werkzeug- und Produktionsphasen führen kann. Vergessen Sie nicht, den ROI mit amortisierten Werkzeugkosten pro Teil zu berechnen.

Kompressionsform- Investitionen führen mit Bedacht zu langfristigen Einsparungen und Produktqualitätsgewinnen.
