3D-Druck vs. CNC-Prototyping vs. Vakuumguss für eine schnelle Produktentwicklung

Wenn es bei der Produktentwicklung auf Geschwindigkeit ankommt, ist die beste Prototyping-Methode nicht immer die günstigste oder fortschrittlichste. Es hängt davon ab, was Sie zuerst validieren müssen: Form, Passform, Festigkeit, Oberflächenqualität oder Markttests in kleinen Chargen.

Für die meisten Konzepte im Frühstadium ist der 3D-Druck der schnellste Weg, ein Teil in die Hand zu bekommen. Für Funktionsvalidierungen und präzise mechanische Tests ist CNC-Prototyping in der Regel die zuverlässigere Wahl. Wenn Sie eine kleine Stückzahl von Teilen benötigen, die der endgültigen Produktionsqualität nahe kommen, bietet Vakuumguss oft die beste Lösung.

Dieser Leitfaden vergleicht die drei Methoden auf praktische Weise, sodass Sie für jede Produktentwicklungsphase den richtigen Prozess auswählen können.

Warum die richtige Prototyping-Methode wichtig ist

Bei einer schnellen Produktentwicklung geht es nicht nur um die Reduzierung der Vorlaufzeit. Es geht darum, den Zeitaufwand für Fehlentscheidungen zu reduzieren.

Ein Prototyp kann für ganz unterschiedliche Ziele eingesetzt werden:

• Prüfung von Aussehen und Form

• Testen der Passung mit anderen Komponenten

• Validierung der mechanischen Leistung

• Sammeln von Kundenfeedback

• Vorbereitung auf die Pilotproduktion

• Präsentation eines Produkts gegenüber Investoren oder Vertriebshändlern

Das Problem besteht darin, dass eine Prototyping-Methode in all diesen Szenarien selten die beste Leistung erbringt. Ein Teil, das schnell gedruckt werden kann, übersteht den Funktionstest möglicherweise nicht. Ein CNC-Teil ist möglicherweise sehr genau, aber für mehrere Designiterationen zu langsam oder zu teuer. Ein Vakuumgussteil sieht zwar hervorragend aus, ist jedoch nicht immer die richtige Wahl für die technische Validierung unter hohen Belastungen.

Aus diesem Grund sollte der Vergleich von 3D-Druck, CNC-Prototyping und Vakuumguss an den tatsächlichen Entwicklungszielen und nicht nur am Preis pro Teil ausgerichtet sein.

Schneller Vergleich: 3D-Druck vs. CNC-Prototyping vs. Vakuumguss

Diese Tabelle ist ein Ausgangspunkt, aber die tatsächliche Auswahl hängt davon ab, was „schnell“ in Ihrem Projekt bedeutet. In manchen Fällen ist der schnellste Weg ein noch am selben Tag gedrucktes Modell. In anderen Fällen ist der schnellste Weg zu einer korrekten Konstruktionsentscheidung ein CNC-gefrästes Teil, das eine wochenlange Neukonstruktion später vermeidet.

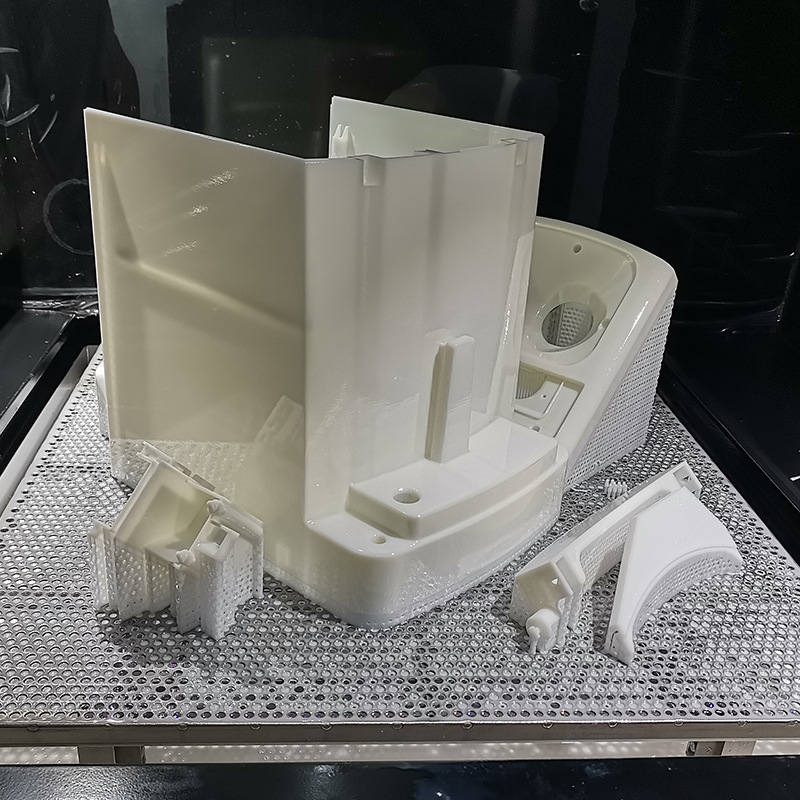

Wofür eignet sich der 3D-Druck am besten?

3D-Druck ist in der Regel die erste Wahl, wenn ein Team Geschwindigkeit und Flexibilität benötigt.

Es baut Teile Schicht für Schicht aus einem digitalen Modell auf und ist daher besonders nützlich für:

• Konzeptvalidierung

• schnelle Designänderungen

• kostengünstige Prototypen

• Innengeometrie, die schwer zu bearbeiten ist

• Benutzertests im Frühstadium

Hauptvorteile des 3D-Drucks

1. Sehr kurze Vorlaufzeiten
Der 3D-Druck eignet sich gut für die frühe Entwicklung, da er schnell und oft mit minimalem Einrichtungsaufwand von der CAD-Datei zum physischen Teil übergehen kann.

2. Große Designfreiheit
Komplexe interne Kanäle, Gitterstrukturen, Hinterschneidungen und organische Formen lassen sich mit 3D-Druck einfacher herstellen als mit CNC-Bearbeitung.

3. Geringere Vorabkosten für Einzelteile.
Bei einzelnen Prototypen oder häufigen Überarbeitungen werden beim 3D-Druck in der Regel Werkzeug- und Einrichtungskosten vermieden.

4. Nützlich für mehrere Iterationsrunden
Wenn Ingenieure noch Wandstärken, Schnappverbindungen, Knopfpositionen oder die Gesamtgeometrie ändern, unterstützt der 3D-Druck schnellere Lernzyklen.

Einschränkungen des 3D-Drucks

Das Materialverhalten kann sich von den endgültigen Produktionsteilen unterscheiden.
Selbst wenn das gedruckte Material spritzgegossenem Kunststoff ähnelt, entsprechen seine Festigkeit, Hitzebeständigkeit oder sein Oberflächenverhalten möglicherweise nicht genau genug dem Endprodukt, um technische Entscheidungen zu treffen.

Die Oberflächenqualität variiert je nach Prozess.
Einige gedruckte Teile müssen nachbearbeitet werden, wenn das Aussehen wichtig ist.

Für einige Baugruppen reichen die Toleranzen möglicherweise nicht aus.
Dies ist besonders wichtig für Präzisionsgehäuse, Passmerkmale und mechanische Schnittstellen.

Typische Anwendungsfälle

3D-Druck ist oft die beste Wahl, wenn Sie Folgendes benötigen:

• Validierung von Industriedesignkonzepten

• Überprüfen Sie Ergonomie und Größe

• Testen Sie mehrere Designversionen parallel

• Erstellen Sie schnell nicht tragende Prototypen

• Überprüfen Sie die internen Strukturen, bevor Sie zu härteren Werkzeugpfaden wechseln

Wenn CNC-Prototyping die bessere Option ist

Beim CNC-Prototyping wird Material von einem massiven Block aus Kunststoff oder Metall entfernt. Typischerweise kommt es zum Einsatz, wenn Leistung, Maßhaltigkeit und reale Materialeigenschaften wichtiger sind als maximale Gestaltungsfreiheit.

Wenn sich Ihr Prototyp im realen Einsatz wie das Endteil verhalten muss, ist CNC oft die sicherere Wahl.

Hauptvorteile des CNC-Prototypings

1. Die CNC-Bearbeitung mit hoher Maßgenauigkeit
eignet sich gut für enge Toleranzen, präzise Lochpositionen, Ebenheit und wiederholbare Passung.

2. Echte technische Materialien
Sie können Prototypen aus ABS, POM, Nylon, Acryl, Aluminium, Edelstahl und anderen Materialien bearbeiten, die näher am endgültigen Produktionseinsatz sind.

3. Besser für funktionale und mechanische Tests
Wenn Sie Gewinde, tragende Merkmale, Dichtflächen oder strukturelle Leistung testen müssen, sind CNC-Teile in der Regel zuverlässiger als gedruckte Ersatzteile.

4. Hohe Oberflächenqualität und Nachbearbeitungsmöglichkeiten.
Bearbeitete Teile können je nach Anwendung poliert, glasperlengestrahlt, eloxiert, lackiert oder strukturiert werden.

Einschränkungen des CNC-Prototypings

Geometriebeschränkungen
Tiefe Hohlräume, komplexe interne Kanäle und sehr organische Formen können schwierig oder teuer in der Bearbeitung sein.

Höhere Kosten für eine sehr einfache Konzeptiteration.
Wenn sich das Design täglich ändert, können die CNC-Einrichtung und die Bearbeitungszeit dazu führen, dass erste Runden weniger effizient sind als der 3D-Druck.

Der Materialabfall kann höher sein.
Da das Teil aus einem massiven Block geschnitten wird, ist CNC bei einigen Geometrien nicht so materialeffizient wie additive Methoden.

Typische Anwendungsfälle

CNC-Prototyping ist normalerweise die bessere Option, wenn Sie Folgendes benötigen:

• Validieren Sie die genaue Passform und Toleranz

• Testen Sie ein mechanisches Gehäuse vor dem Werkzeugbau

• Bewerten Sie die strukturelle Festigkeit

• Erstellen Sie funktionale Prototypen aus Metall oder technischen Kunststoffen

• Präsentieren Sie einem technischen Einkäufer oder einem Ingenieurteam ein High-Fidelity-Teil

Wo Vakuumguss in die schnelle Produktentwicklung passt

Vakuumgießen wird oft missverstanden. Dies ist normalerweise nicht der schnellste Weg, um den ersten Prototypen zu erhalten, aber es kann eine der effektivsten Möglichkeiten sein, eine schnelle Entwicklung zu unterstützen, nachdem das ursprüngliche Design stabil ist.

Der Prozess beginnt typischerweise mit einem Mastermodell, das häufig per CNC- oder 3D-Druck hergestellt wird. Anschließend wird eine Silikonform hergestellt und die Harzteile unter Vakuum gegossen. Dies macht das Vakuumgießen besonders nützlich für kleine Teileserien, bei denen Konsistenz und eine bessere visuelle Qualität erforderlich sind.

Hauptvorteile des Vakuumgießens

1. Gut für die Vervielfältigung kleiner Chargen.
Sobald der Master und die Form fertig sind, können durch Vakuumgießen mehrere ähnliche Teile effizienter hergestellt werden als durch wiederholtes Drucken oder Bearbeiten.

2. Besseres Erscheinungsbild für Präsentation und Validierung
Vakuumgegossene Teile können glattere Oberflächen und eine produktionsähnlichere visuelle Qualität bieten, was für Investorendemos, Verkaufsmuster und Benutzertests nützlich ist.

3. Nützliche Brücke zwischen Prototyp und Massenproduktion
Wenn Spritzguss zu früh und zu teuer ist, bietet Vakuumguss den Teams einen Mittelschritt.

4. Kann Produktionskunststoffe einigermaßen gut simulieren.
Viele Gießharze sind so konzipiert, dass sie ABS, PP, gummiartige Materialien oder transparente Teile imitieren, eine genaue Äquivalenz sollte jedoch nicht angenommen werden.

Einschränkungen des Vakuumgießens

Dazu ist zunächst ein Mastermodell erforderlich.
Das bedeutet einen weiteren Schritt im Vergleich zum direkten 3D-Druck oder zur CNC-Bearbeitung.

Bei den Materialeigenschaften handelt es sich um Näherungswerte und nicht um identische.
Vakuumguss ist oft stark genug für einige Tests und den Piloteinsatz, sollte jedoch nicht automatisch die Validierung in Produktionsqualität ersetzen.

Silikonformen haben eine begrenzte Lebensdauer.
Daher eignet sich das Verfahren am besten für die Produktion kleiner Stückzahlen und nicht für die Herstellung in großem Maßstab.

Typische Anwendungsfälle

Vakuumguss ist oft die richtige Wahl, wenn Sie Folgendes benötigen:

• Stellen Sie 10 bis 100 Prototypenteile her

• Bereiten Sie Muster für Kundentests vor

• Bewerten Sie Farbe, Textur und Aussehen

• Unterstützung von Pilotverkäufen oder Marktvalidierung

• Überbrücken Sie die Lücke, bevor das Spritzgusswerkzeug fertig ist

3D-Druck vs. CNC-Prototyping vs. Vakuumguss: So wählen Sie nach Entwicklungsstadium aus

Eine praktische Möglichkeit, die richtige Methode auszuwählen, besteht darin, sie an die Phase der Produktentwicklung anzupassen.

Stufe 1: Frühe Konzept- und Designiteration

In dieser Phase besteht das Hauptziel darin, schnell zu lernen.

Beste Wahl: 3D-Druck

Warum:

• Designänderungen sind häufig

• Geschwindigkeit ist wichtiger als die endgültigen Materialeigenschaften

• Teams benötigen kostengünstige physische Modelle

• Interne Bewertungen konzentrieren sich oft zuerst auf Form und Benutzerfreundlichkeit

In dieser Phase ist der Druck mehrerer Versionen oft wertvoller als die Herstellung eines perfekten Teils.

Stufe 2: Funktionstechnische Validierung

In dieser Phase muss das Team wissen, ob das Design tatsächlich funktioniert.

Beste Wahl: CNC-Prototyping

Warum:

• Toleranz und Montagegenauigkeit sind wichtig

• Tatsächliches mechanisches Verhalten ist wichtig

• Prototypen müssen Tests überstehen

• Das technische Risiko ist höher als das visuelle Risiko

Dies gilt insbesondere für Gehäuse, Steckverbinder, Halterungen, Gehäuse und feinmechanische Teile der Unterhaltungselektronik.

Stufe 3: Erscheinungsbildgenehmigung und Kleinserienprüfung

Zu diesem Zeitpunkt ist das Design relativ stabil und das Team möchte mehrere nahezu fertige Teile haben.

Beste Wahl: Vakuumguss

Warum:

• Die Vervielfältigung kleinerer Mengen wird wichtig

• Die Präsentationsqualität ist wichtiger

• Teams benötigen möglicherweise mehrere Einheiten für Markttests

• Vollausstattung ist noch verfrüht

Diese Phase kommt häufig vor, wenn Unternehmen die Nachfrage überprüfen möchten, bevor sie in Formen investieren.

Praktische Entscheidungskriterien

Wenn Sie sich zwischen diesen drei Methoden entscheiden, verwenden Sie die folgenden Kriterien, anstatt nur nach dem Preis zu wählen.

Wählen Sie 3D-Druck, wenn:

• Sie benötigen Teile so schnell wie möglich

• Das Design ändert sich immer noch oft

• Geometrie ist komplex

• Der Prototyp dient hauptsächlich der Konzeptüberprüfung oder leichten Tests

• Sie möchten die Iterationskosten in der frühen Entwicklung reduzieren

Wählen Sie CNC-Prototyping, wenn:

• Toleranz ist entscheidend

• Es sind echte technische Materialien erforderlich

• Das Teil wird einer Funktionsprüfung unterzogen

• Dabei kommt es auf Gewinde, Dichtflächen oder Strukturmerkmale an

• Sie möchten einen Prototypen, der dem Endgebrauchsverhalten nahe kommt

Wählen Sie Vakuumguss, wenn:

• Das Design ist größtenteils eingefroren

• Sie benötigen mehrere identische Teile

• Aussehen ist wichtig

• Vor dem Spritzgießen benötigen Sie eine Brücke

• Sie möchten Kleinserienteile mit besserer Konsistenz als wiederholtes einmaliges Prototyping

Häufige Fehler, die es zu vermeiden gilt

Eine schnelle Produktentwicklung verlangsamt sich oft, weil Teams eine Methode wählen, die auf Gewohnheiten und nicht auf objektiven Bedürfnissen basiert.

Verwendung des 3D-Drucks für endgültige funktionale Schlussfolgerungen

Ein gedrucktes Teil kann für die Formüberprüfung hervorragend geeignet sein, für eine echte technische Beurteilung jedoch schwach. Wenn es bei dem Projekt auf Schlagfestigkeit, Abdichtung, Verschleißverhalten oder Fadenfestigkeit ankommt, kann ein gedrucktes Muster falsches Vertrauen schaffen.

Einsatz von CNC zu früh in einer äußerst flüssigen Designphase

CNC ist leistungsstark, aber es ist nicht immer der beste erste Schritt. Wenn das Design noch instabil ist, kann die Bearbeitung jeder Revision die Kosten erhöhen und das Lernen verlangsamen.

Wählen Sie Vakuumguss, bevor das Design stabil ist

Der Vakuumguss funktioniert am besten, wenn das Meistermodell stimmt. Wenn dennoch größere Konstruktionsänderungen wahrscheinlich sind, kann eine Überarbeitung der Form sowohl Zeit als auch Geld verschwenden.

Nur die Stückkosten vergleichen

Ein billigerer Teil ist nicht immer die schnellere Entwicklungsoption. Ein ungenauer Prototyp kann zu Konstruktionsfehlern, verzögerten Tests oder wiederholter Lieferantenkommunikation führen. Diese versteckten Kosten sind oft größer als der Unterschied zwischen den Prototyping-Methoden.

Ein realistischer Auswahlansatz für schnellere Ergebnisse

In vielen Projekten besteht die schnellste Produktentwicklungsstrategie nicht darin, eine Methode zu wählen. Es geht darum, die richtige Kombination in der richtigen Reihenfolge zu verwenden.

Ein üblicher Arbeitsablauf sieht so aus:

1. Drucken Sie frühe Modelle in 3D, um Größe, Form und Benutzerinteraktion zu überprüfen

2. CNC-Bearbeitung kritischer Funktionsteile für Passform- und technische Tests

3. Vakuumgießen Sie eine kleine Charge zur visuellen Überprüfung, für Kundenfeedback oder für den Piloteinsatz

Dieser abgestufte Ansatz reduziert das Risiko bei jedem Schritt, ohne sich zu früh auf teure Produktionswerkzeuge festzulegen.

Beispielsweise kann ein Team, das ein neues Gehäuse für Verbrauchergeräte entwickelt, zunächst mehrere Gehäuseversionen drucken, dann das endgültige Gehäuse per CNC-Bearbeitung bearbeiten, um Toleranzen und Montage zu bestätigen, und schließlich eine Kleinserie für Vertriebsmuster im Vakuum gießen. Dieser Arbeitsablauf ist insgesamt oft schneller, als wenn man einen Prozess zwingen würde, alles zu erledigen.

Welche Methode eignet sich am besten für eine schnelle Produktentwicklung?

In der Debatte um gibt es keinen allgemeingültigen Gewinner 3D-Druck vs. CNC-Prototyping vs. Vakuumguss .

Die bessere Antwort ist:

• Der 3D-Druck eignet sich am besten für Geschwindigkeit und Iteration

• CNC-Prototyping eignet sich am besten für Funktion und Präzision

• Vakuumguss eignet sich am besten für seriennahe Präsentationsteile in kleinen Stückzahlen

Wenn Ihr Ziel eine wirklich schnelle Produktentwicklung ist, wählen Sie den Prozess basierend auf der Entscheidung, die Sie als nächstes treffen müssen, und nicht nur auf dem Teil, das Sie heute produzieren müssen.

Diese Denkweise führt zu besseren Prototypen, weniger Redesign-Schleifen und einem kürzeren Weg bis zur Markteinführung.

Letzte Gedanken

Die effektivste Prototyping-Strategie richtet die Prozessauswahl auf das Entwicklungsrisiko aus.

Nutzen Sie den 3D-Druck, wenn Sie schnell lernen müssen. Nutzen Sie CNC-Prototyping, wenn Sie technisches Vertrauen benötigen. Verwenden Sie Vakuumguss, wenn Sie vor der Massenproduktion mehrere hochwertige Teile benötigen.

Teams, die diese Unterscheidung frühzeitig treffen, kommen in der Regel schneller voran, da jeder Prototyp die richtige Frage zur richtigen Zeit beantwortet.

Wenn Sie Lieferanten bewerten oder Ihre nächste Prototypenphase planen, ist die Schlüsselfrage einfach: Was soll dieser Prototyp beweisen? Sobald dies klar ist, wird die Wahl der richtigen Methode viel einfacher.
