Was ist der Unterschied zwischen Metallstanzen und -bearbeitung?

Bei der Entwicklung von Metallkomponenten kann sich die Wahl der richtigen Fertigungsmethode auf Kosten, Präzision und Produktionsgeschwindigkeit auswirken. Zwei weit verbreitete Verfahren sind Metallstanzen und CNC-Bearbeitung, die jeweils für unterschiedliche Produktionsanforderungen konzipiert sind. Beim Metallstanzen werden Bleche mithilfe von Matrizen und Hochdruckpressen in bestimmte Formen gebracht, wodurch es sich ideal für die Herstellung großer Mengen gleichbleibender Teile eignet. Im Gegensatz dazu wird bei der CNC-Bearbeitung mithilfe computergesteuerter Schneidwerkzeuge Material aus massiven Metallblöcken entfernt, sodass Hersteller hochpräzise und komplexe Geometrien erstellen können.

Das Verständnis der Unterschiede zwischen diesen beiden Techniken hilft Ingenieuren und Einkäufern, die effizienteste Lösung für ihre Projekte auszuwählen. Während das Stanzen bei der Massenproduktion häufig eine schnellere Produktion und niedrigere Kosten ermöglicht, bietet die maschinelle Bearbeitung Flexibilität und enge Toleranzen für kundenspezifische Teile oder Teile mit geringem Volumen. Der Vergleich ihrer Vorteile, Einschränkungen und geeigneten Anwendungen kann dabei helfen, festzustellen, welcher Prozess die besten Ergebnisse für ein bestimmtes Metallbauteil liefert.

Grundlagen des Metallstanzens

Metallstanzen ist ein Umformverfahren, bei dem Blech durch kontrollierten Druck und Spezialwerkzeuge in präzise Komponenten geformt wird. Der Prozess beginnt typischerweise mit Stanzvorgängen (Stanzen/Zeichnen), bei denen flache Metallbleche in bestimmte Umrisse geschnitten oder nach und nach in tiefere Formen geformt werden. Beim Stanzen wird das benötigte Teil vom Blech getrennt, beim Ziehen wird das Material gedehnt, um dreidimensionale Strukturen wie Tassen oder Gehäuse zu erzeugen.

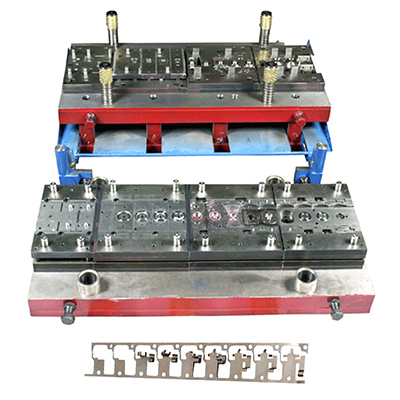

Ein Schlüsselfaktor für genaue Ergebnisse ist die Werkzeugstruktur (Stanze/Matrize). Der Stempel übt Kraft auf das Metall aus und drückt es in oder durch die Matrize, wodurch die endgültige Form des Teils festgelegt wird. Die richtige Werkzeugkonstruktion gewährleistet wiederholbare Abmessungen und glatte Kanten während der Produktion.

Bei großen Produktionsmengen verlassen sich viele Fabriken auf kontinuierliche Produktionssysteme (Progressive Die). Bei diesem Aufbau durchläuft ein Metallband mehrere Stationen innerhalb eines Werkzeugsatzes. Jede Station führt einen anderen Arbeitsgang aus – etwa Schneiden, Biegen oder Formen – bis das fertige Teil in einem kontinuierlichen Arbeitsablauf effizient hergestellt wird.

Vorteile des Metallstanzens

Zu den Vorteilen des Stanzens gehören: Hohe Materialausnutzung und hohe Produktionsrate, was es zu einer der effizientesten Methoden für die Großserienfertigung macht. Da die Teile direkt aus Blech geformt werden, minimiert das Verfahren den Ausschuss und ermöglicht den Herstellern, den Rohstoffverbrauch zu maximieren. Diese Effizienz trägt dazu bei, die Produktionskosten zu senken, insbesondere bei der Herstellung von Tausenden oder Millionen identischer Komponenten. Darüber hinaus können Stanzpressen mit hoher Geschwindigkeit laufen, sodass Fabriken kontinuierlich Teile mit gleichbleibender Qualität produzieren können. Sobald die Werkzeuge vorbereitet sind, können mit demselben Matrizensatz wiederholt Teile mit minimalen Abweichungen hergestellt werden. Aufgrund dieser Vorteile eignet sich das Metallstanzen besonders für Branchen wie die Automobil-, Elektronik- und Haushaltsgeräteindustrie, in denen große Mengen standardisierter Teile erforderlich sind. Für Unternehmen, die eine Massenproduktion planen, bietet das Stanzen häufig ein Gleichgewicht zwischen Geschwindigkeit, Kostenkontrolle und stabiler Qualitätsausgabe.

Nachteile des Metallstanzens

Die wichtigsten Einschränkungen sind: Einschränkungen bei dünnen Materialien, komplexe Werkzeuge, Anforderungen an die Duktilität des Materials und Grenzwerte für die Rückfederungstoleranz. Da beim Stanzen hauptsächlich Bleche verarbeitet werden, ist es oft schwierig, dickere Materialien mit dieser Methode effizient umzuformen. Eine weitere Herausforderung liegt im Werkzeugdesign; Die Herstellung präziser Matrizen und Stempel kann teuer und zeitaufwändig sein, insbesondere bei komplizierten Teilen. Darüber hinaus erfordert der Umformprozess Metalle mit ausreichender Duktilität, damit sie ohne Rissbildung gebogen oder gedehnt werden können. Bestimmte Materialien können daher zum Stempeln ungeeignet sein. Wenn Metall schließlich unter Druck geformt wird, kann es leicht in seine ursprüngliche Form zurückkehren, wodurch eine sogenannte Rückfederung entsteht. Dieser Effekt kann die Maßgenauigkeit beeinflussen und muss bei der Werkzeugkonstruktion und Prozesseinrichtung sorgfältig kontrolliert werden.

CNC-Bearbeitungsprozesse

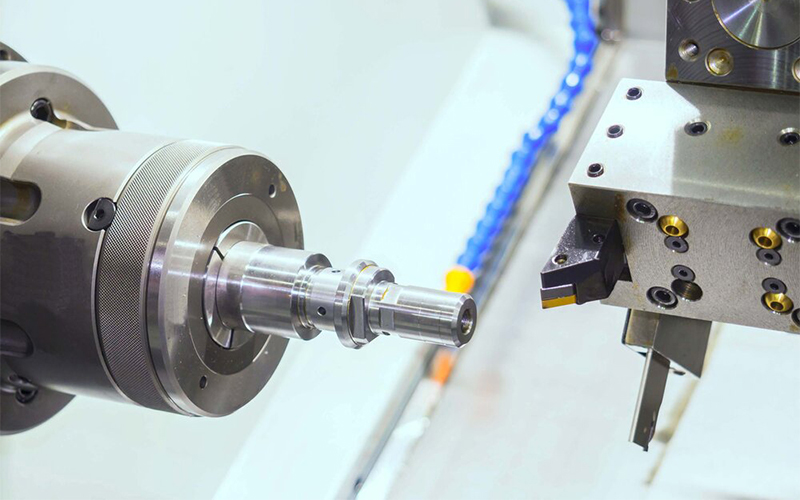

Die CNC-Bearbeitung umfasst mehrere Schlüsselprozesse, die Metall mit computergesteuerter Genauigkeit formen. Beim Fräsen wird ein rotierendes Schneidwerkzeug verwendet, um Material von einem stationären Werkstück zu entfernen und so Schlitze, Taschen und komplexe Oberflächen zu erzeugen. Das Drehen erfolgt typischerweise auf einer CNC-Drehmaschine, bei der sich das Metallteil dreht, während ein Schneidwerkzeug den Außendurchmesser zuschneidet, um zylindrische Formen wie Wellen oder Stifte zu formen. Schleifen wird hauptsächlich zum Endbearbeiten eingesetzt, wobei eine Schleifscheibe eingesetzt wird, um winzige Materialmengen zu entfernen und die Oberflächenglätte zu verbessern. Zusammen helfen diese Prozesse den Herstellern, präzise Komponenten mit zuverlässigen Abmessungen und gleichbleibender Qualität herzustellen.

Vorteile der CNC -Bearbeitung

Die Hauptvorteile sind: hohe Präzision, hohe Designflexibilität und die Fähigkeit, komplexe Teile mit gleichbleibender Qualität herzustellen. Bei der CNC-Bearbeitung werden computergesteuerte Werkzeuge verwendet, um Material präzise abzutragen, wodurch Hersteller enge Toleranzen und detaillierte Geometrien erreichen können. Es funktioniert mit vielen Arten von Metallen und technischen Kunststoffen und eignet sich daher für verschiedene Branchen. Ein weiterer Vorteil besteht darin, dass Konstruktionsänderungen schnell umgesetzt werden können, indem das digitale Programm aktualisiert wird, anstatt physische Werkzeuge zu ersetzen. Diese Flexibilität macht die CNC-Bearbeitung ideal für Prototypen, kundenspezifische Komponenten und die Produktion kleiner bis mittlerer Stückzahlen, bei denen Präzision und Anpassungsfähigkeit wichtig sind.

Nachteile der CNC-Bearbeitung

Wesentliche Einschränkungen der CNC-Bearbeitung sind: relativ höhere Produktionskosten bei großen Stückzahlen und längere Bearbeitungszeiten im Vergleich zu Umformverfahren. Da bei dieser Methode Material aus einem festen Block entfernt wird, wird beim Schneiden ein Teil des Rohmaterials zu Abfall. Darüber hinaus sind für die Bearbeitung komplexer Teile möglicherweise mehrere Arbeitsgänge und Spezialwerkzeuge erforderlich, was die Rüstzeit verlängern kann. CNC-Ausrüstung und qualifizierte Bediener tragen ebenfalls zu den Gesamtherstellungskosten bei. Für die Produktion einfacher Teile in sehr großen Stückzahlen können andere Methoden wie Stanzen oder Gießen eine bessere Effizienz und niedrigere Stückkosten bieten.

Bei der Wahl von Metallstanzen oder CNC-Bearbeitung

Bei der Wahl zwischen Metallstanzen und CNC-Bearbeitung sollten mehrere praktische Faktoren berücksichtigt werden, um sicherzustellen, dass die Herstellungsmethode den Produktanforderungen entspricht. Ein wichtiger Gesichtspunkt sind die benötigten Mengen. Wenn es sich bei einem Projekt um eine Massenproduktion handelt, ist das Stanzen oft wirtschaftlicher, da es eine schnelle, kontinuierliche Produktion ermöglicht, sobald die Werkzeuge vorbereitet sind. Bei kleineren Produktionsläufen oder Prototypen ist die CNC-Bearbeitung in der Regel flexibler, da sie nicht auf spezielle Matrizen angewiesen ist.

Ein weiterer wichtiger Faktor ist die Teilegeometrie und die Teiletoleranzen. Komponenten mit einfachen Formen aus Blech eignen sich typischerweise zum Stanzen, während Teile mit komplexen Strukturen oder hoher Maßhaltigkeit häufig von der CNC-Bearbeitung profitieren. Darüber hinaus kann die Materialwahl die Entscheidung beeinflussen. Einige Metalle lassen sich beim Stanzen gut formen, während andere durch Schneid- und Bearbeitungsmethoden möglicherweise einfacher zu verarbeiten sind.

Wie sich Mengen auf die Auswahl des Herstellungsprozesses auswirken

Das Produktionsvolumen spielt eine entscheidende Rolle bei der Auswahl des Herstellungsprozesses, insbesondere beim Vergleich von Metallstanzen mit CNC-Bearbeitung. Die Mengen wirken sich nicht nur auf die Gesamtkosten aus, sondern auch auf die Vorbereitungszeit und die Produktionseffizienz. Bei der Fertigung großer Stückzahlen ist das Metallstanzen häufig die bevorzugte Lösung, da der Prozess nach der Installation der Matrizen kontinuierlich ablaufen kann. Obwohl die anfänglichen Werkzeuginvestitionen möglicherweise höher sind, sinken die Kosten pro Einheit mit zunehmendem Produktionsvolumen erheblich.

Im Gegensatz dazu eignet sich die CNC-Bearbeitung meist eher für kleine oder mittlere Produktionsmengen. Der Prozess erfordert nur eine minimale Werkzeugvorbereitung, sodass Hersteller schnell mit der Produktion beginnen und Designanpassungen durch Programmieränderungen vornehmen können. Diese Flexibilität macht die Bearbeitung ideal für Prototypen, kundenspezifische Teile oder begrenzte Chargen. Wenn Unternehmen Fertigungsoptionen bewerten, wägen sie in der Regel die Rüstkosten, die Produktionsgeschwindigkeit und das erwartete Auftragsvolumen ab, um den effizientesten Prozess zu ermitteln.

Metallstanzen vs. Metallbearbeitung: Was ist das Richtige für meine Teile?

Bewertung des Teiledesigns

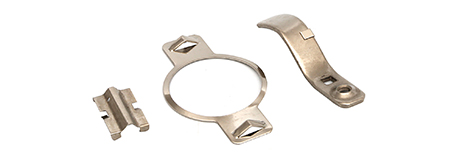

Beim Vergleich von Metallstanzen und maschineller Bearbeitung ist zunächst das Teiledesign zu berücksichtigen. Das Metallstanzen eignet sich im Allgemeinen gut für Bauteile aus Blech, die geschnitten, gebogen oder flach geformt werden müssen. Teile wie Halterungen, Abdeckungen und einfache Strukturbauteile können oft effizient durch Stanzen hergestellt werden, da die Matrize die endgültige Form vorgibt. Wenn das Design jedoch komplexe Konturen, innere Hohlräume, Gewinde oder multidirektionale Merkmale umfasst, ist die CNC-Bearbeitung möglicherweise die bessere Wahl. Bei der Bearbeitung wird mithilfe präziser Schneidwerkzeuge Material von einem massiven Block entfernt, wodurch Hersteller detaillierte Formen und enge Toleranzen erzielen können. Für Ingenieure und Produktdesigner hilft das Verständnis der Komplexität der Teilestruktur bei der Entscheidung, ob ein Umformprozess oder ein subtraktiver Prozess die praktischste Fertigungslösung liefert.

Berücksichtigung der Produktionsmengen

Ein weiterer wichtiger Faktor bei der Entscheidung zwischen Metallstanzen und maschineller Bearbeitung sind die Produktionsmengen. Das Stanzen erfordert oft spezielle Werkzeuge wie Matrizen und Stempel, was bedeutet, dass die anfänglichen Einrichtungskosten relativ hoch sein können. Sobald die Werkzeuge jedoch vorbereitet sind, unterstützt das Verfahren eine schnelle und kontinuierliche Produktion, was es bei großen Chargen äußerst kosteneffektiv macht. Die CNC-Bearbeitung hingegen erfordert weniger spezielle Werkzeuge und kann nach der Programmierung schnell mit der Produktion beginnen. Diese Flexibilität macht es ideal für Prototypen, kundenspezifische Komponenten oder die Fertigung kleiner Stückzahlen. Wenn Unternehmen ihre Produktionsstrategie bewerten, vergleichen sie normalerweise die erwartete Auftragsgröße, die Werkzeuginvestitionen und die langfristigen Herstellungskosten, um den Prozess auszuwählen, der das beste Gleichgewicht zwischen Effizienz und Produktqualität bietet.
