Vom CAD zum fertigen Teil: Der Entwicklungsprozess für kundenspezifische Formprodukte

Einführung

Um einen digitalen Entwurf in ein zuverlässiges physisches Teil umzuwandeln, ist mehr erforderlich als das Senden einer CAD-Datei an eine Formmaschine. Der kundenspezifische Formgebungsprozess verbindet Produktdesign, technische Überprüfung, Werkzeugbau und Produktionstests, um ein 3D-Modell in eine fertige Komponente umzuwandeln. Bevor mit der Fertigung begonnen wird, überprüfen Ingenieure die Teilegeometrie, Wandstärke, Entformungsschrägen, Materialanforderungen und potenzielle Spritzgussrisiken. Diese Prüfungen tragen dazu bei, Konstruktionsprobleme frühzeitig zu erkennen und kostspielige Änderungen nach dem Bau der Form zu reduzieren.

Sobald der Entwurf fertig ist, erfolgt im nächsten Schritt die Formerstellung, bei der die genehmigte Geometrie in ein Produktionswerkzeug umgewandelt wird. Beim Probeformen werden dann reale Muster zur dimensionalen, funktionalen und visuellen Bewertung bereitgestellt. Basierend auf Testergebnissen können Prozesseinstellungen oder Formdetails vor der endgültigen Genehmigung angepasst werden. Dieser strukturierte Entwicklungspfad hilft Herstellern, eine gleichbleibende Qualität zu erreichen und gleichzeitig Produktionsrisiken zu kontrollieren. Das Verständnis jeder Phase von der CAD-Vorbereitung bis zum Produktionstest ermöglicht es Käufern auch, bessere Entscheidungen über Materialien, Werkzeuge, Durchlaufzeiten und die Leistung des Endteils zu treffen.

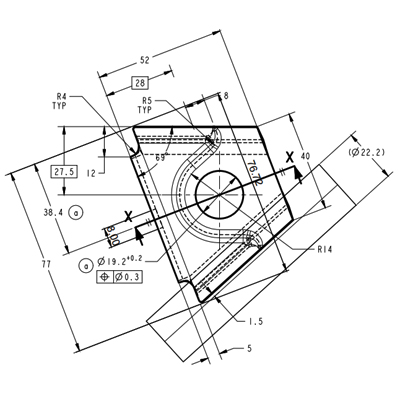

CAD-Design und DFM

Senden Sie das 3D-CAD-Modell

Die Entwicklung maßgeschneiderter Formprodukte beginnt mit einem passenden digitalen Modell. Der Kunde reicht in der Regel eine 3D-CAD-Datei ein, die die erforderliche Teilegeometrie, Abmessungen und wichtige Designmerkmale enthält. Zu den gängigen Formaten können je nach Projektanforderungen STEP-, IGES- oder native CAD-Dateien gehören. Ingenieure nutzen diese Informationen, um die Produktstruktur zu verstehen und sie für die Formgebung vorzubereiten. In dieser Phase ist es hilfreich, Zeichnungen, Materialspezifikationen, Oberflächenanforderungen und kritische Toleranzen bereitzustellen, sofern verfügbar. Ein vollständiges Designpaket gibt dem Ingenieurteam einen klareren Überblick über die beabsichtigte Anwendung. Es hilft auch dabei, einen effizienten Ausgangspunkt für den kundenspezifischen Formprozess zu schaffen, bevor mit der Werkzeugentwicklung begonnen wird.

Überprüfen Sie das Design auf Herstellbarkeit

Nach Erhalt des Modells führen die Ingenieure eine DFM-Prüfung (Design for Manufacturability) durch, um festzustellen, ob das Teil effizient und konsistent geformt werden kann. Die Analyse untersucht wichtige Details wie Wandstärke, Formschrägen, Rippen, Vorsprünge, Trennlinien, Anschnitte und Auswurfbereiche. Ingenieure berücksichtigen auch das ausgewählte Material und wie es sich auf Füllung, Kühlung, Schrumpfung und Dimensionsstabilität auswirken kann. Diese Phase verbindet Produktdesign mit praktischen Fertigungsanforderungen. Anstatt einfach zu prüfen, ob das Modell korrekt aussieht, identifiziert der DFM-Prozess Merkmale, die bei der Formerstellung oder Produktion zu Problemen führen könnten. Frühzeitiges technisches Feedback kann daher Werkzeugänderungen, Entwicklungsverzögerungen und unnötige Herstellungskosten reduzieren.

Identifizieren und beheben Sie potenzielle Probleme

Die DFM-Überprüfung kann Konstruktionsdetails aufdecken, die verbessert werden müssen, bevor die Form hergestellt wird. Beispielsweise können extrem dünne Wände das Füllen erschweren, während scharfe Innenecken die Spannung erhöhen oder die Bearbeitung erschweren können. Unebene Wandabschnitte können auch zu unterschiedlichen Abkühlraten und Schrumpfrisiken führen und möglicherweise zu Verzug oder Maßabweichungen führen. Ingenieure empfehlen praktische Modifikationen basierend auf der Funktion und den Formanforderungen des Teils. Diese Änderungen können das Anpassen der Wandstärke, das Hinzufügen geeigneter Radien, das Verbessern von Formschrägen oder die Neupositionierung bestimmter Features umfassen. Die Lösung solcher Probleme vor der Formerstellung trägt dazu bei, ein produktionsbereiteres Design zu erstellen und sorgt für einen reibungsloseren Übergang vom genehmigten CAD-Modell zum Probeformen und zur endgültigen Teileproduktion.

Prototyping

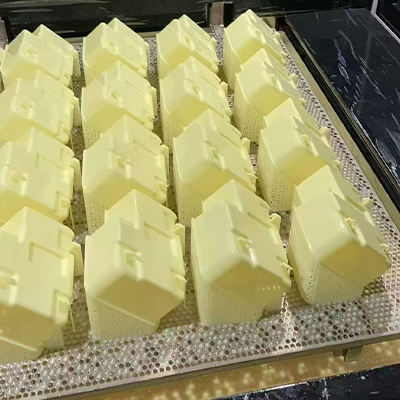

Erstellen Sie einen schnellen Prototyp

Bevor Sie in Produktionswerkzeuge investieren, kann die Erstellung eines physischen Musters dabei helfen, zu bestätigen, ob das Design wie erwartet funktioniert. Abhängig von der Teilegeometrie, den Materialanforderungen und dem Entwicklungsplan können Hersteller 3D-Druck, CNC-Bearbeitung oder Vakuumguss nutzen, um einen frühen Prototyp herzustellen. Mit diesen Methoden können Ingenieure das genehmigte CAD-Modell in ein greifbares Teil umwandeln, ohne sofort eine Produktionsform zu bauen. Ein Prototyp kann Probleme aufdecken, die auf einem Computerbildschirm schwer zu erkennen sind, wie z. B. unerwartete Interferenzen, schlechte Proportionen, schwierige Montage oder ungeeignete Position von Merkmalen. Es gibt dem Entwicklungsteam außerdem die Möglichkeit, das äußere Erscheinungsbild und die Handhabung der Komponente zu überprüfen, bevor es zu teureren Werkzeugphasen übergeht.

Testprobe

Der Prototyp wird dann auf Passform, Form und Funktion bewertet, bevor der Kunde sich zur Formenherstellung verpflichtet. Bei der Passungsprüfung wird geprüft, ob das Teil richtig mit den passenden Komponenten verbunden ist, während die Formbewertung sich auf Abmessungen, Aussehen und Gesamtgeometrie konzentriert. Beim Funktionstest wird untersucht, ob wichtige Funktionen unter realistischen Bedingungen wie vorgesehen funktionieren. Abhängig von der Anwendung prüfen die Teams möglicherweise die Montagekraft, die Bewegung, die Abdichtung oder die grundlegende mechanische Leistung. Das Feedback aus diesen Tests kann zu kleinen Designanpassungen führen, bevor das Produktionswerkzeug bestellt wird. Dieser Schritt trägt dazu bei, das Risiko zu verringern, größere Probleme zu entdecken, nachdem die Form bereits hergestellt wurde. Durch die frühzeitige Validierung des physischen Teils können Käufer mit größerem Vertrauen auf maßgeschneiderte Formprodukte umsteigen.

Werkzeug- und Formenbau

Erstellen Sie die benutzerdefinierte Form

Nachdem das Design und der Prototyp genehmigt wurden, geht das Projekt in die Herstellung kundenspezifischer Formen über. Erfahrene Maschinisten verwenden CNC-Maschinen, um die Formbasis, Hohlräume, Kerne und andere Präzisionsmerkmale gemäß den endgültigen CAD-Daten zu schneiden. Je nach Teiledesign und erwartetem Produktionsvolumen kann das Werkzeug aus Aluminium, vorgehärtetem Stahl oder gehärtetem Werkzeugstahl hergestellt werden. Durch die CNC-Bearbeitung werden die wichtigsten Abmessungen und Geometrien festgelegt, die für eine präzise Formgebung erforderlich sind. In dieser Phase überprüfen die Ingenieure auch kritische Bereiche wie Trennflächen, Auswerferpositionen, Anschnitte und Einsätze. Eine sorgfältige Bearbeitung ist wichtig, da sich die Genauigkeit der Form direkt auf die Konsistenz der fertigen Teile während des gesamten kundenspezifischen Formprozesses auswirkt.

Optimieren Sie das Werkzeug für die Produktion

Die CNC-Bearbeitung erstellt die Hauptformgeometrie, es ist jedoch eine zusätzliche Nachbearbeitung erforderlich, bevor das Werkzeug für die Produktion bereit ist. Maschinisten polieren ausgewählte Hohlraumoberflächen, um das gewünschte Erscheinungsbild zu erzielen und mögliche Fehler an Formteilen zu reduzieren. Gleichzeitig sind Kühlleitungen in die Form integriert, um die Temperaturkontrolle bei wiederholten Formzyklen zu erleichtern. Eine ordnungsgemäße Kühlung sorgt für stabilere Zykluszeiten und kann Probleme im Zusammenhang mit ungleichmäßigem Schrumpfen oder Verziehen reduzieren. Ingenieure können während der letzten Vorbereitung auch die Auswurfbewegung, die Formausrichtung, die Entlüftung und andere Funktionsdetails überprüfen. Diese Anpassungen tragen dazu bei, dass die kundenspezifische Form auch bei hoher Produktion zuverlässig funktioniert und gleichzeitig die in früheren Entwicklungsphasen festgelegten Maß- und Kosmetikanforderungen einhält.

Probenahme und Prüfung

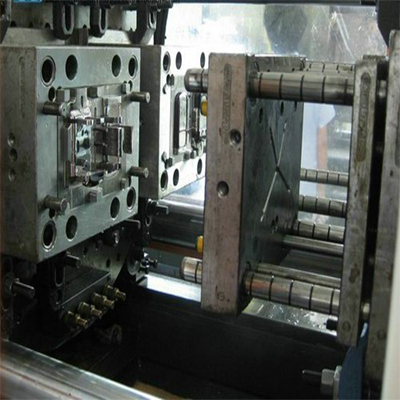

Führen Sie den T1-Test durch

Sobald die neue Form fertiggestellt ist, führt das Werk den T1-Test durch, um die erste Charge von Testteilen herzustellen. Unter kontrollierten Prozessbedingungen wird Kunststoffharz in die Form eingespritzt, sodass Ingenieure beurteilen können, wie sich das Werkzeug mit dem ausgewählten Material verhält. Der Test hilft dabei, Probleme aufzudecken, die während der Formbearbeitung möglicherweise nicht sichtbar sind, einschließlich unvollständiger Füllung, Grate, Einfallstellen, Bindenähte oder Auswurfprobleme. Ingenieure beobachten außerdem den Formzyklus und überprüfen das Gesamterscheinungsbild der Muster. Der T1-Test stellt einen wichtigen Kontrollpunkt vor der Produktionsfreigabe dar und liefert dem Team echte Formteile, die mit dem ursprünglichen CAD-Design und den Projektanforderungen verglichen werden können.

Überprüfen und verfeinern Sie die Form

Nachdem die T1-Muster hergestellt wurden, führen Ingenieure eine detaillierte Qualitätsprüfung durch, um die physischen Teile mit der genehmigten CAD-Datei und den technischen Zeichnungen zu vergleichen. Kritische Maße werden mit geeigneten Prüfgeräten gemessen, außerdem werden Aussehen und Funktionsmerkmale überprüft. Wenn die Muster Maßabweichungen oder Formfehler aufweisen, führt das Ingenieurteam das Problem auf das Werkzeug oder den Prozess zurück. Mögliche Korrekturen können die Änderung der Kavitätsabmessungen, die Anpassung des Trennbereichs, die Verbesserung der Entlüftung oder die Verfeinerung des Anguss- und Kühlsystems umfassen. Diese Änderungen tragen dazu bei, das Formteil den erforderlichen Spezifikationen näher zu bringen. Durch wiederholte Probenahmen und Inspektionen wird sichergestellt, dass die kundenspezifischen Formprodukte ordnungsgemäß validiert werden, bevor sie in die stabile Massenproduktion übergehen.

Produktionsformen

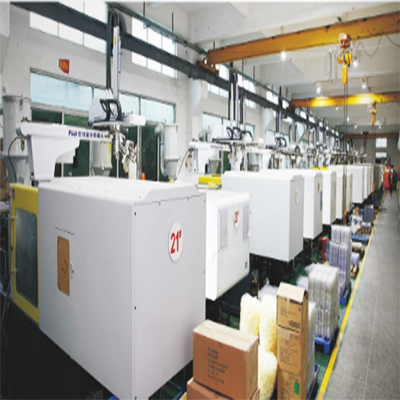

Richten Sie die Spritzgießmaschine ein

Nachdem die Proben die Prüfung bestanden haben und die Form die Produktionsfreigabe erhalten hat, erfolgt als nächster Schritt das Produktionsformen. Die Arbeiter bauen die genehmigte Form je nach Werkzeuggröße, Schließkraft und Teileanforderungen in eine geeignete Spritzgießmaschine ein. Die Form wird sorgfältig ausgerichtet und gesichert, um einen stabilen Betrieb bei wiederholten Zyklen zu gewährleisten. Anschließend schließen die Bediener die erforderlichen Kühlleitungen und andere Hilfssysteme an, bevor sie das angegebene Kunststoffharz laden. Maschineneinstellungen, einschließlich Temperatur, Einspritzgeschwindigkeit, Druck und Kühlzeit, werden entsprechend den validierten Prozessparametern angepasst. Eine ordnungsgemäße Einrichtung trägt dazu bei, konsistente Formbedingungen aufrechtzuerhalten und das Risiko von Fehlern zu Beginn der Produktion zu verringern.

Das Rohmaterial schmelzen und einspritzen

Sobald die Maschine bereit ist, wird das ausgewählte Rohmaterial der Einspritzeinheit zugeführt, wo Heizungen den Kunststoff nach und nach auf die erforderliche Verarbeitungstemperatur bringen. Das geschmolzene Harz wird dann durch die Düse gedrückt und unter kontrolliertem Druck in den Formhohlraum eingespritzt. Im Werkzeug füllt das Material die entworfene Geometrie aus, bevor es gepackt und abgekühlt wird. Nach ausreichender Abkühlung öffnet sich die Form und Auswerferkomponenten geben das fertige Teil frei. Dieser Zyklus wird automatisch wiederholt, um eine effiziente Produktion zu unterstützen. Während des gesamten Laufs überwachen die Bediener die wichtigsten Prozessbedingungen und inspizieren die Proben, um Veränderungen im Aussehen oder in den Abmessungen festzustellen. Eine stabile Temperatur-, Druck- und Kühlkontrolle ist für die Herstellung konsistenter, kundenspezifischer Formprodukte in Produktionsmengen unerlässlich.

Endbearbeitung und Qualitätskontrolle

Trim Flash und Gates

Nach dem Spritzgießen können die Teile um die Anschnitte, Trennlinien oder andere Bereiche der Form kleine Mengen überschüssigen Kunststoffs aufweisen. Arbeiter entfernen dieses Material durch Trimmen, Schneiden oder andere geeignete Endbearbeitungsmethoden. Grate und Tore müssen sorgfältig gehandhabt werden, um eine Beschädigung funktionaler Oberflächen oder kritischer Abmessungen zu vermeiden. Bei einigen kundenspezifischen Formprodukten kann die zusätzliche Endbearbeitung je nach endgültiger Anwendung leichtes Polieren, Entgraten, Bohren oder Zusammenbau umfassen. Die Endbearbeitung verbessert das Erscheinungsbild und bereitet jede Komponente für die Inspektion und Verpackung vor. Eine konsistente Beschnittmethode ist besonders wichtig für Teile mit engen Maßanforderungen, sichtbaren Oberflächen oder Merkmalen, die bei der Endmontage genau zu anderen Komponenten passen müssen.

Führen Sie die abschließende Qualitätsprüfung durch

Vor dem Versand führen Inspektoren eine abschließende Qualitätskontrolle durch, um zu bestätigen, dass die fertigen Teile den genehmigten Anforderungen entsprechen. Die Maße werden mit den CAD-Daten und technischen Zeichnungen abgeglichen und wichtige Merkmale auf Maßhaltigkeit und Konsistenz überprüft. Abhängig von der Anwendung können die Muster auch grundlegenden Festigkeits-, Montage-, Dichtungs- oder Funktionstests unterzogen werden. Prüfer prüfen die Teile auf sichtbare Mängel wie Grate, Einfallstellen, Verwerfungen, Kratzer oder unvollständige Füllung. Alle fehlerhaften Teile werden vor dem Verpacken identifiziert und ausgesondert. Diese Endkontrolle stellt einen zusätzlichen Qualitätskontrollpunkt zwischen Produktionsformung und Lieferung dar und trägt dazu bei, dass der Kunde Teile erhält, die den vereinbarten Spezifikationen entsprechen und für den vorgesehenen Einsatz bereit sind.
