Progressive VS -Übertragung gegen Verbindungssterben

Metallstempel stirbt moderne Produkte mit Präzision und Geschwindigkeit. Sie kontrollieren Kosten, Genauigkeit und Produktionsqualität. Die Wahl zwischen progressiven, Transfer- und zusammengesetzten Stanzen kann eine Herausforderung sein. Jeder hat einzigartige Stärken und Kompromisse.

In diesem Beitrag lernen Sie ihre Unterschiede, Vorteile und besten Anwendungen für den Herstellungserfolg.

Was ist ein Metallstempelstempel?

Ein Metallstempelstempel ist ein spezielles Werkzeug für die Herstellung. Es hilft, Metallblätter in Teile zu formen, zu schneiden oder zu formen. Der Vorgang wird durch Drücken des Blattes zwischen übereinstimmenden Werkzeugteilen gedrückt. Dieses Tool ist häufig für bestimmte Produkte maßgeschneidert, von Autoteilen bis hin zu Elektronik.

Die meisten Stanze umfassen einen Schlag und einen Stempelblock. Der Schlag schiebt das Metall in den Hohlraum des Würfelblocks. Sie finden auch Teile wie Stripperinnen, die Material aus dem Stempel entfernen, und Piloten, die das Metall leiten. Zusammen bilden sie schnell saubere, wiederholbare Teile.

Stempeln stirbt an vielen Materialien. Dazu gehören Stahl, Aluminium, Kupfer, Edelstahl, Messing und sogar harte Legierungen wie Inconel. Einige handhaben sogar mit edlen Metallen für High-End-Elektronik. Jedes Material braucht das richtige Stempel -Setup für Genauigkeit und Haltbarkeit.

Neben den drei Haupttypen - progressiv, Transfer und Verbindung - gibt es auch andere. Einfache Stanzteile verarbeiten grundlegende Schnitte. Kombination stirbt in einem Schritt schneidet und bildet sich. Mehrere oder Gang -Sterben machen mehrere Teile gleichzeitig. All diese Typen unterstützen unterschiedliche Anforderungen an Kosten, Komplexität und Geschwindigkeit.

Progressive Sterben

Was ist ein progressiver Würfel?

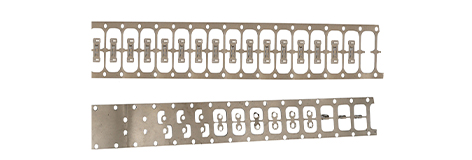

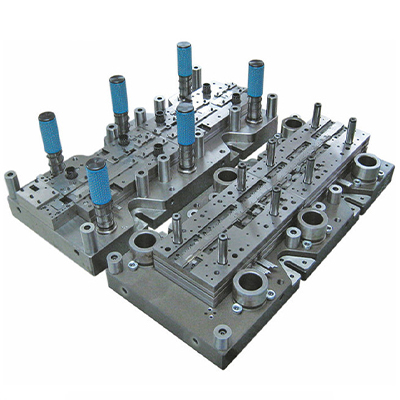

Ein progressiver Würfel bildet Teile stufen, wenn sich der Metallstreifen durch eine Reihe von Stationen bewegt. Es beginnt, wenn sich die Spule in die Presse füttert. An jedem Stopp schneidet, biegt oder schlägt ein anderes Werkzeug das Metall. Nach mehreren Zyklen trennt sich der fertige Teil vom Streifen. Jeder Presseschlag macht einen neuen Teil, so dass er sich schnell bewegt.

Der Metallstreifen bleibt angeschlossen, wenn er von Station zu Station bewegt wird. So bleibt die Ausrichtung eng. Dieses Design eignet sich gut für kleine bis mittelgroße Teile, die keine tiefe Form benötigen. Progressive Stanze sind für Geschwindigkeit und Präzision über lange Läufe eingerichtet.

Vorteile von progressiven Stimmungen

Progressive Stempel sind für die schnelle Ausgabe bekannt. Sie produzieren einen Teil pro Schlag, der einmal mit voller Geschwindigkeit läuft. Das macht sie perfekt für hochvolumige Jobs. Da jeder Zyklus einen vollständigen Teil bildet, sind sie auch leicht zu automatisieren. Weniger Arbeit ist erforderlich, und auf dem Weg kommen weniger Fehler auf.

Sie machen im Laufe der Zeit auch finanziell sinnvoll. Obwohl das Werkzeug mehr im Voraus kostet, zahlt es sich aus, wenn Sie Tausende oder Millionen Teile herstellen. Deshalb sind sie in Branchen beliebt, in denen Geschwindigkeit und Skalierung wirklich wichtig sind.

Nachteile von progressiven Stimmungen

Diese Sterben sind nicht billig zu beginnen. Werkzeugdesign und Build nehmen Zeit und Geld. Dies kann ein Problem für kurze Produktionsläufe sein oder wenn sich das Teil des Teils häufig ändert. Wartung kann auch schwierig sein. Je mehr Stationen Sie haben, desto mehr Dinge können schief gehen.

Progressive Stanzteile behandeln nicht jede Form gut. Tiefe oder große Komponenten erfordern möglicherweise andere Methoden. Zum Beispiel können Teile mit komplexen Kurven oder tiefen Hohlräumen oft nicht so hergestellt werden.

Typische Anwendungen progressiver Stempel

Viele Autoteile werden unter Verwendung progressiver Stämme hergestellt. Denken Sie an Metallclips, Klammern und kleine Rahmenkomponenten. Sie werden sie auch in Geräte -Hardware und Leuchten sehen. Alles, was flach ist oder einfache Biegungen hat, die in riesigen Mengen hergestellt werden, passt zu dieser Methode.

Langfristige Konsumgüterprodukte-wie Batterie-Registerkarten, Steckerplatten oder Scharniere-stützen sich auch auf diesen Prozess. Es wird verwendet, wenn Geschwindigkeit, Konsistenz und wiederholbare Qualität mehr als Flexibilität sind.

Übertragungsstirme

Was ist ein Transfer sterben?

Ein Transfer -Die -Setup funktioniert anders als progressive Stämme. Anstatt einen Metallstreifen durch verbundene Stationen zu füttern, wird jeder Teil früh getrennt. Es wird zwischen den Stationen durch einen Übertragungsmechanismus bewegt. Dieser Mechanismus kann mechanische Arme oder Robotersysteme sein. Jede Station macht einen anderen Job wie das Bild, Trimmen oder Piercing.

Da der Teil frei vom Streifen ist, kann er zwischen Operationen neu ausgerichtet oder neu positioniert werden. Das gibt mehr Kontrolle über komplexe Formgebung. Es lässt auch den Würfel tiefere Zeichnen oder Formen greifen, die nicht in einem Pass erfolgen können, während er an einem Streifen befestigt ist.

Vorteile von Transferstimmungen

Übertragungsstimmungen werden für große und komplexe Teile gemacht. Sie sind besonders nützlich, wenn das Teil tief geformt werden muss oder mehrere Operationen in unterschiedlichen Orientierungen sind. Im Gegensatz zu progressiven Stanzen ist die Werkzeugung nicht durch Streifenbewegung oder Verbindung eingeschränkt.

Die Flexibilität ist ein großer Gewinn. Es ist einfacher, eine benutzerdefinierte Formgebung zu entwerfen oder Biegung, Zeichnen und Stanzen in einem Zyklus zu kombinieren. Sie können auch Stationen anpassen, ohne das gesamte System wieder aufzubauen. Das hilft, wenn sich Teilentwürfe ändern oder neue Variationen benötigt werden.

Nachteile von Transferstimmungen

Diese Flexibilität ist kostenlos. Das Setup ist komplexer und dauert länger. Sie benötigen eine ordnungsgemäße Ausrichtung aller Stationen und eine reibungslose Übertragungsbewegung. Wenn in einer Station etwas schief geht, kann der gesamte Prozess aufhören.

Im Vergleich zu progressiven Stanzen sind die Transferstimmungen für Hochvolumenläufe langsamer. Die zusätzliche Bewegung zwischen den Stationen fügt Zeit hinzu. Auch Roboter- oder mechanische Übertragungen bedeuten höhere Kosten für Geräte und Wartung. Es ist ein Kompromiss zwischen Flexibilität und Geschwindigkeit.

Typische Anwendungen von Transferstimmungen

Transferstimmungen zeigen sich in Branchen wie Automobil, Luft- und Raumfahrt und Elektronik. Sie helfen dabei, große Teile wie Körperpaneele, Frames oder Gehäuse zu formen. Alles, was tief gezeichnet oder in Schichten eingebaut ist, passt gut.

In der Elektronik stirbt die Übertragung von Fällen mit Kurven, Laschen oder Löchern in engen Räumen. Sie eignen sich auch gut für schwere Maschinenteile, in denen die Dicke oder Größe wichtig ist. Wenn der Teil nicht gebildet werden kann, während sie an einem Streifen angeschlossen bleiben, sind Transferstimmungen normalerweise die Antwort.

Zusammengesetzte stirbt

Was ist eine zusammengesetzte Sterbe?

Ein zusammengesetzter Würfel führt mehrere Aktionen in einem Pressehub durch. Das heißt, es kann gleichzeitig einen Teil schlagen und leer. Alle Operationen erfolgen, während das Metall in einer festen Position gehalten wird. Dieses Setup eignet sich am besten für flache Teile, die sich nicht bilden oder zeichnen müssen.

Es ist für Einfachheit und Geschwindigkeit gebaut. Anstatt das Metall zwischen den Stationen zu bewegen, geschieht alles in einem Schuss. Das hilft, wenn Sie eine saubere Form mit engen Toleranzen wünschen, insbesondere für kleinere, flache Komponenten.

Vorteile von zusammengesetzten Stimmungen

Verbundstürme bieten eine große Genauigkeit. Da sich das Werkstück nicht zwischen den Schritten bewegt, bleibt die Ausrichtung perfekt. Das stärkt die Wiederholbarkeit und senkt die Teilvariation. Wenn Sie sich für enge Toleranzen interessieren, ist dieser Würfel eine solide Wahl.

Sie sind auch kostengünstig. Das Werkzeug ist einfacher als progressive oder Transfersysteme. Sie brauchen keine Futterstreifen oder Roboterarme. Das senkt sowohl den Bau- als auch die Wartungskosten. Und weil ein Schlag das Teil beendet, ist die Produktion schneller als separate Tools.

Nachteile von zusammengesetzten Stimmungen

Sie sind nicht für komplexe Teile ausgelegt. Wenn Ihr Teil Tiefe, Bildung oder mehrere Winkel benötigt, funktioniert ein zusammengesetzter Würfel nicht. Es beschränkt sich auf Formen, die flach bleiben. Für etwas tiefes oder Großes machen andere Stanze sinnvoller.

Sie skalieren auch nicht auch für massive Läufe. In Einstellungen mit hohem Volumen kann die Geschwindigkeit hinter progressiven Systemen fallen. Und wenn das Metall dick ist, benötigen Sie mehr Tonnage aus der Presse. Dadurch können Sie Ihre Ausrüstungskosten erhöhen und Presseoptionen begrenzen.

Typische Anwendungen von zusammengesetzten Stimmungen

Sie finden zusammengesetzte Sterben an Orten, die flache, hochpräzise Teile benötigen. Die Luft- und Raumfahrt- und Elektronikindustrie verwenden sie für Unterlegscheiben, Kontaktplatten und kleine Klammern. Sie sind auch beliebt für Unterlegscheiben, Dichtungen und Tags.

Jedes Mal, wenn Sie perfekte Kreise, scharfe Ecken oder symmetrische Schnitte in dünnen Schienen benötigen, passt diese Methode. Es ist auch nützlich, wenn Sie mittelgroße Chargen erstellen, bei denen Qualität mehr als Automatisierung oder Tiefe bildet.

Progressive VS -Übertragung gegen zusammengesetzte Stempel: Schlüsselunterschiede

Geschwindigkeit und Effizienz

Wenn Geschwindigkeit das Ziel ist, übernehmen progressive Stanze die Führung. Sie bilden einen neuen Teil bei jedem Presseschlag. Sobald das Setup fertig ist, läuft die Maschine schnell und konstant. Deshalb sind sie großartig für Produktionslinien mit hoher Ausgabe. Der Teil bleibt bis zum endgültigen Schnitt am Streifen befestigt, wodurch alles unverzüglich in Bewegung hält.

Übertragungsstirme dagegen sind langsamer. Jeder Teil muss von Station zu Station übertragen werden. Diese Bewegung fügt Zeit hinzu. Trotzdem erlauben sie, diese progressiven Stanze zu gestalten, die nicht. Wenn der Teil groß, gebogen oder tief gezeichnet ist, kann diese Methode die einzige Option sein. Die Geschwindigkeit wird gegen Flexibilität gehandelt.

Compound stirbt irgendwo in der Mitte. Sie sind schnell für kleine, flache Teile, da alles in einem Schlag gemacht wird. Aber sie kümmern sich nicht um komplexe Geometrien. Wenn Sie schnelle Formen schnell benötigen, funktioniert diese Methode gut. Erwarten Sie einfach nicht, dass die Ausgabe der Automatisierung progressiver Systeme entspricht.

Werkzeug und Kosten

Das Werkzeug für progressive Stämme kostet im Voraus mehr. Das Design ist komplex und jede Station muss sich perfekt ausrichten. Aber im Laufe der Zeit sinkt die Kosten pro Teil. Sobald es läuft, ist es für enorme Bestellungen effizient. Das macht die hohe Investition für die Massenproduktion wert.

Transferstimmungen brauchen noch mehr Investitionen. Nicht nur für den Würfel, sondern auch für das Automatisierungssystem, das jeden Teil bewegt. Roboter, Sensoren und Ausrichtungswerkzeuge tragen zur Rechnung bei. Das Ausführen des Systems erfordert auch mehr Energie und qualifizierte Betreiber. Es ist also am besten für komplexe Teile geeignet, in denen andere Methoden nicht funktionieren.

Verbundstimmungen sind am erschwinglichsten für das Werkzeug. Da alle Schritte in einer Station stattfinden, gibt es weniger Material und weniger Zeit damit, es zu bauen. Das bedeutet niedrigere Einrichtungskosten. Wenn das Volumen mittel bis hoch ist und das Teil flach ist, ist es häufig die kostengünstigste Lösung.

Komplexität und Fähigkeiten

Progressive stirle glänzen, wenn sie viele Schritte gleichzeitig ausführen. Sie durchbohren, biegen, biegen und formen Formen in einer Linie. Aber sie kümmern sich nicht um eine tiefe Formung oder Neuorientierung. Wenn Ihr Teil flach und einfach ist, funktionieren sie perfekt. Wenn Sie etwas brauchen, das in 3D gezeichnet oder geformt ist, werden sie den Job nicht erledigen.

Transferstimmungen bieten mehr Freiheit. Der Teil kann sich unabhängig durch die Presse bewegen. Das bedeutet, dass es umgedreht, verschoben oder umgeformt werden kann, wie progressive Tools nicht verwalten können. Sie werden verwendet, wenn ein Teil Kurven, Löcher, Falten oder Änderungen in der Tiefe über seine Form verfügt.

Zusammengesetzte Sterben dreht sich alles um Präzision. Sie können auf einmal schlagen, schneiden und leer. Das ist hilfreich, wenn Toleranzen eng sind und Sie eine perfekte Wiederholbarkeit wünschen. Aber ihre Fähigkeiten halten an flachen Teilen an. Sie sind nicht für die Formung oder Faltung gebaut.

Eignung des Produktionsvolumens

Wenn Sie Millionen von Teilen verdienen, gehen Sie mit progressiven Stanzen. Sie sind für lange Läufe und niedrige Kosten pro Einheit gebaut. Nach dem Laufen halten sie selten an, es sei denn, es ist für Wartung oder teilweise Umstellung. Das macht sie in der Automobil- und Geräteherstellung beliebt.

Die Übertragung stirbt mit Mitte bis hoher Volumina, wenn die Teilgeometrie komplex ist. Sie stimmen möglicherweise nicht mit progressiven Geschwindigkeitsstörungen überein, aber sie machen das in dem aus, was sie tun können. Wenn das Design mehrere 3D -Vorgänge erfordert, ist die Übertragung die einzige praktische Option.

Verbindungsstimmungen sind großartig, wenn Sie flache Teile in angemessenen Mengen benötigen. Sie sind nicht ideal für massive Läufe, aber auch nicht für kleine Chargen. Wenn Sie Tausende bis Hunderttausende von einfachen, hochpräzisen Teilen benötigen, bietet dieser Würfel eine gute Balance. Aus diesem Grund wird es oft in Luft- und Raumfahrt und Elektronik verwendet.

Auswahl zwischen progressiven, Übertragung und zusammengesetzten Stimmungen

Schlüsselfaktoren: Teildesign, Komplexität, Materialtyp, Chargengröße, Budget

Der rechte Sterben hängt von dem Teil selbst ab. Wenn die Form flach oder einfach ist, sind die Verbindungsstirme oft genug. Wenn Sie jedoch an einem tief gezeichneten Teil oder etwas mit komplexer Geometrie arbeiten, geben Sie übertragene Sterben mehr Freiheit. Bei Teilen, die mehrere Schnitte und Biegungen nacheinander beinhalten, können progressive Stanze sie schnell beenden.

Material spielt auch eine Rolle. Dünne Metalle wie Aluminium oder Messing können bei jedem Typ gut funktionieren. Dickere Stahl- oder hochfeste Legierungen benötigen jedoch möglicherweise stärkere Pressen, insbesondere für Verbundoperationen. Batchgröße ist auch wichtig. Bei hohen Volumina sind progressive Stanze normalerweise die kostengünstigsten. Wenn das Teilenvolumen jedoch gering ist oder sich häufig ändert, lohnt sich die Werkzeugkosten möglicherweise nicht.

Das Budget prägt immer die Entscheidung. Progressive Stanze erfordern mehr Vorabinvestitionen. Transfer stirbt Bedarfsautomatisierungssysteme. Verbundstürme kosten weniger, bieten jedoch weniger Fähigkeiten. Sie möchten die Werkzeuge sowohl den Projektanforderungen als auch den verfügbaren Ressourcen entsprechen.

Langfristige und kurzfristige Kostenüberlegungen

Progressive stirbt im Laufe der Zeit. Sie sind für Wiederholungsjobs gebaut, bei denen jeder Teil gleich ist. Sobald der Würfel hergestellt und läuft, sinkt die Kosten pro Teil schnell. Das ist ideal für Automobil- oder Gerätehersteller, die Teile von der Million auswirken.

Überweisen sterben, wenn auch flexibel, aber höhere laufende Kosten. Sie benötigen mehr Einrichtungszeit, mehr Platz und mehr Wartung. Trotzdem sind sie möglicherweise die beste Option, wenn Sie jetzt Flexibilität benötigen und die Werkzeuge später über ähnliche Teile wiederverwenden können.

Zusammengesetzte Sterben sitzen in der Mitte. Sie geben nicht viel aus, um loszulegen. Wenn sich die Bestellung jedoch wächst oder sich das Teil des Teils ändert, können Sie das auswachsen, was sie bewältigen können. Diese Sterbchen werden normalerweise für Jobs ausgewählt, die sich nicht ändern und nicht viel formen müssen.

Qualitäts- und Präzisionsanforderungen

Wenn Sie perfekte Wiederholbarkeit verfolgen, sind zusammengesetzte Stimmungen schwer zu übertreffen. Da jede Funktion in einem Treffer gemacht wird, ist die Ausrichtung eng. Für Anschlüsse, Scheiben oder elektronische Registerkarten ist das sehr wichtig. Progressive Stämme haben auch gute Toleranzen, aber im Laufe der Zeit kann jedoch eine gewisse Variation auftreten, wenn sie nicht gut beibehalten werden.

Übertragungsstörungen bieten Ihnen mehr Optionen, um Geometrie oder Ausrichtung anzupassen. Diese Flexibilität fügt jedoch Raum für Fehler hinzu. Die Betreiber müssen die Ausrichtung, das Teilenumschlag und das Timing des Teilens überwachen. Je mehr Stationen Sie hinzufügen, desto mehr riskieren Sie leichte Inkonsistenzen.

Präzision beginnt in der Entwurfsphase. Sie möchten Ihre Toleranzen wissen, bevor Sie Ihre Werkzeuge auswählen. Wenn sie locker sind, können alle drei Stämme funktionieren. Wenn sie eng, zusammengesetzt oder progressiv sind, können Sie die beste Wahl sein.

Beispiele für branchenspezifische Entscheidungen

In der Automobilindustrie sind progressive Stanze überall. Sie produzieren Klammern, Reittiere, Clips und mehr mit hohen Geschwindigkeiten. Bei Körperpaneelen oder komplexen Strukturteilen sind die Übertragungsstirme aufgrund der großen Größen und der multiplen Form häufig üblich.

Die Luft- und Raumfahrt wählt häufig zusammengesetzte Stimmungen für flache Komponenten, die enge Toleranzen benötigen. Materialien wie Titan oder hochwertiger Stahl sind teuer. Daher ist das Minimieren von Abfällen von entscheidender Bedeutung. Verbindungsstirme machen das gut, wenn Teile keine Tiefe benötigen.

Elektronikhersteller bevorzugen je nach Teilgröße zusammengesetzte und progressive Vorstände. Für komplizierte, flache Teile wie Batterie -Registerkarten oder Signalkontakte arbeitet zusammen. Wenn jedoch nacheinander mehrere Funktionen benötigt werden, werden progressive Setups praktischer.

Konsumgüter variieren. Küchenwerkzeuge oder Hardware stammen häufig aus progressiven Störungen aufgrund von Volumen. Wenn ein Produkt jedoch eine dekorative oder funktionelle Hülle mit Kurven oder Tiefe hat, kann es zu Übertragungsstimmungen verwendet werden. Es hängt alles vom Design, dem Lebenszyklus und dem Preis des Produkts ab.

Abschluss

Progressive Stempel bieten eine unübertroffene Geschwindigkeit für hochvolumige Läufe. Übertragungsstürme verarbeiten komplexe, tiefgeformte Teile mit Flexibilität. Verbund stirbt in flachen, Präzisionsarbeit. Die Auswahl des Rechten hängt von der Form, des Volumens und dem Budget Ihres Teils ab. Wenn Sie weitere Unterstützung benötigen, sehen Sie willkommen, um unseres Unternehmens zu sehen die Metall -Stempellösungen .

FAQs

Was ist der Hauptunterschied zwischen progressiven und Transferstimmungen?

Progressive stirsche bilden mit einem Streifen Teile in Sequenz. Übertragungsstürme bewegen einzelne Teile zwischen den Stationen.

Wann sollte ich eine zusammengesetzte Sterbe verwenden?

Verwenden Sie Verbindungsstirme für flache, einfache Teile, die in einem Pressestrich eine hohe Präzision benötigen.

Ist eine progressive Würfel gut für tiefgezogene Teile?

Nein. Progressive Stanze sind nicht ideal für die tiefe Formung. Transferstimmungen sind für diese Aufgabe besser.

Welcher Typ-Typ ist für große Chargen am kostengünstigsten?

Progressive Sterben. Sie haben hohe Einrichtungskosten, bieten jedoch in langen Laufzeiten niedrige Kosten pro Partner.

Kann ein Produkt mehr als eine Art von Würfel verwenden?

Ja. Komplexe Produkte können progressiv für kleine Teile und Übertragung oder Verbindung für andere verwenden.
